D1 Lipo Battery Shield für D1 mini / pro

D1 Lipo Battery Shield für D1 mini / pro

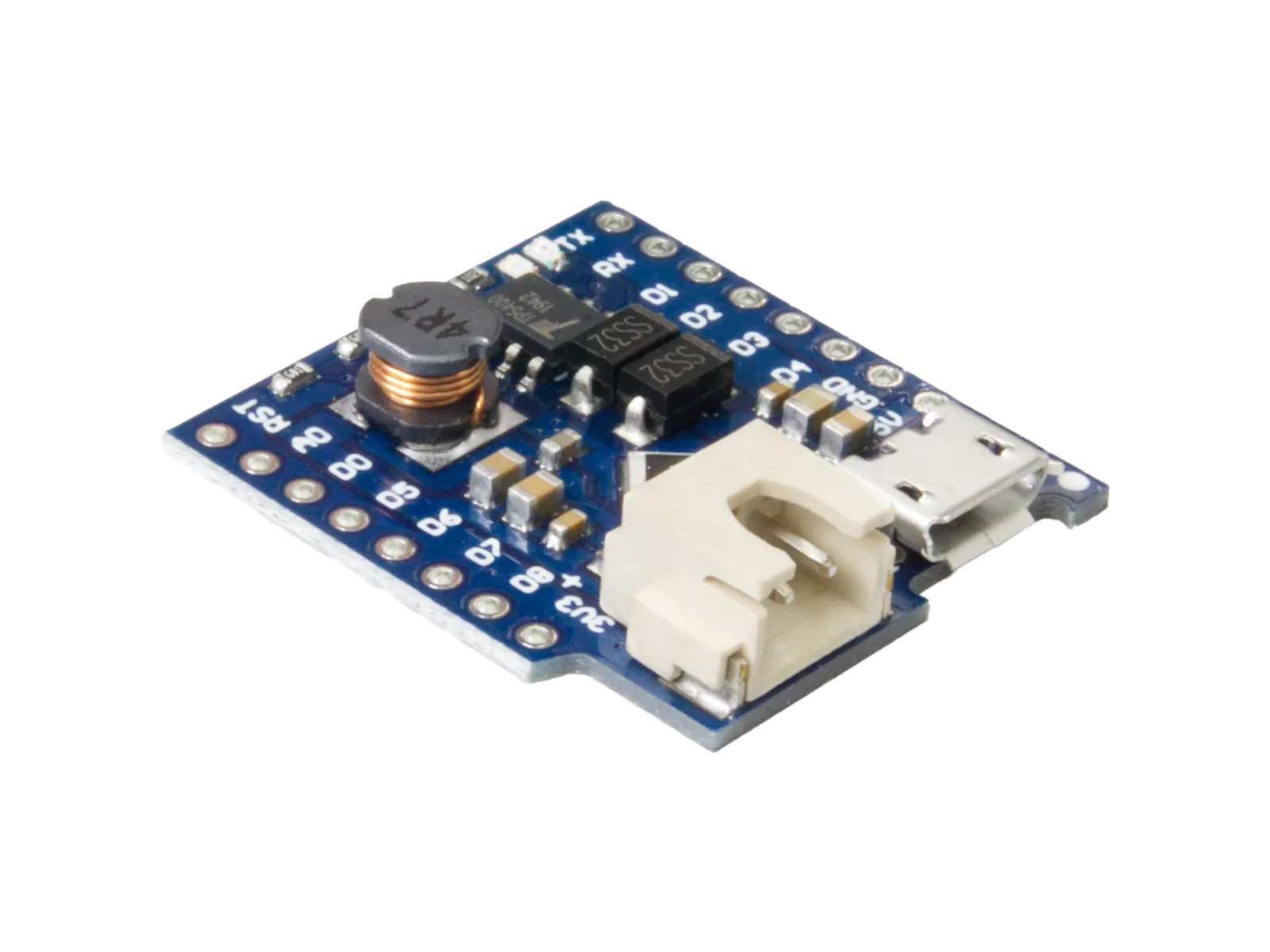

Mit dem D1 Lipo Battey Shield lässt sich der D1 mini und D1 mini Pro v1.0 um eine mobile Stromversorgung erweitern. Der Akku kann über einen Micro USB Anschluss geladen werden.

Wenn der Jumper J1 auf der Rückseite, mit einem Lötklecks verbunden wird, lässt sich der Ladestrom von 0,5A auf 1A erhöhen.

Technische Daten:

• Ladespannung: max: 10 V, empfohlen: 5 V
• Ladestrom: 500 mA / 1 A
• Lithium Akku Spannung: 3,3 - 4,2 V
• Boost Power Supply: 5 V (max: 1 A)

Anschlüsse:

• Batterie Stecker: XH-2.54MM
• microUSB: Ladeanschluss (normal 5 V)
• blaue LED leuchtet, wenn der Ladevorgang abgeschlossen ist
• rote LED leuchtet während des Ladevorgangs auf
• J1 Einstellung des maximalen Ladestroms, 0,5 A oder 1 A

Lieferumfang:

• 1x D1 Lipo Battery Shield
• 2x Stiftleiste 1x8 Pin

Hersteller-Informationen

arduino-projekte.info
Drachhausener Str. 51
DE 03044 Cottbus
https://arduino-projekte.info
info@arduino-projekte.info

Verantwortliche Person für die EU

Siehe Hersteller-Informationen

Sicherheitshinweise

Halten Sie das Produkt von Wasser, Feuchtigkeit und extremen Temperaturen fern.
Vermeiden Sie den Kontakt mit Stromquellen über den spezifizierten Spannungsgrenzen.
Stellen Sie sicher, dass das Board ordnungsgemäß geerdet ist, um elektrostatische Schäden zu vermeiden.
Schließen Sie keine externen Komponenten an, ohne deren kompatible Spannung und Stromstärke zu überprüfen.
Verwenden Sie das Produkt nur in gut belüfteten Umgebungen, um Überhitzung zu vermeiden.
Entsorgen Sie das Produkt gemäß den lokalen Vorschriften für Elektro- und Elektronikgeräte.
Kleine Bauteile – von Kindern fernhalten, da Erstickungsgefahr besteht.
Keinesfalls beschädigte Leiterplatten oder batteriebetriebene Shields entsorgen, ohne diese zu entladen.
