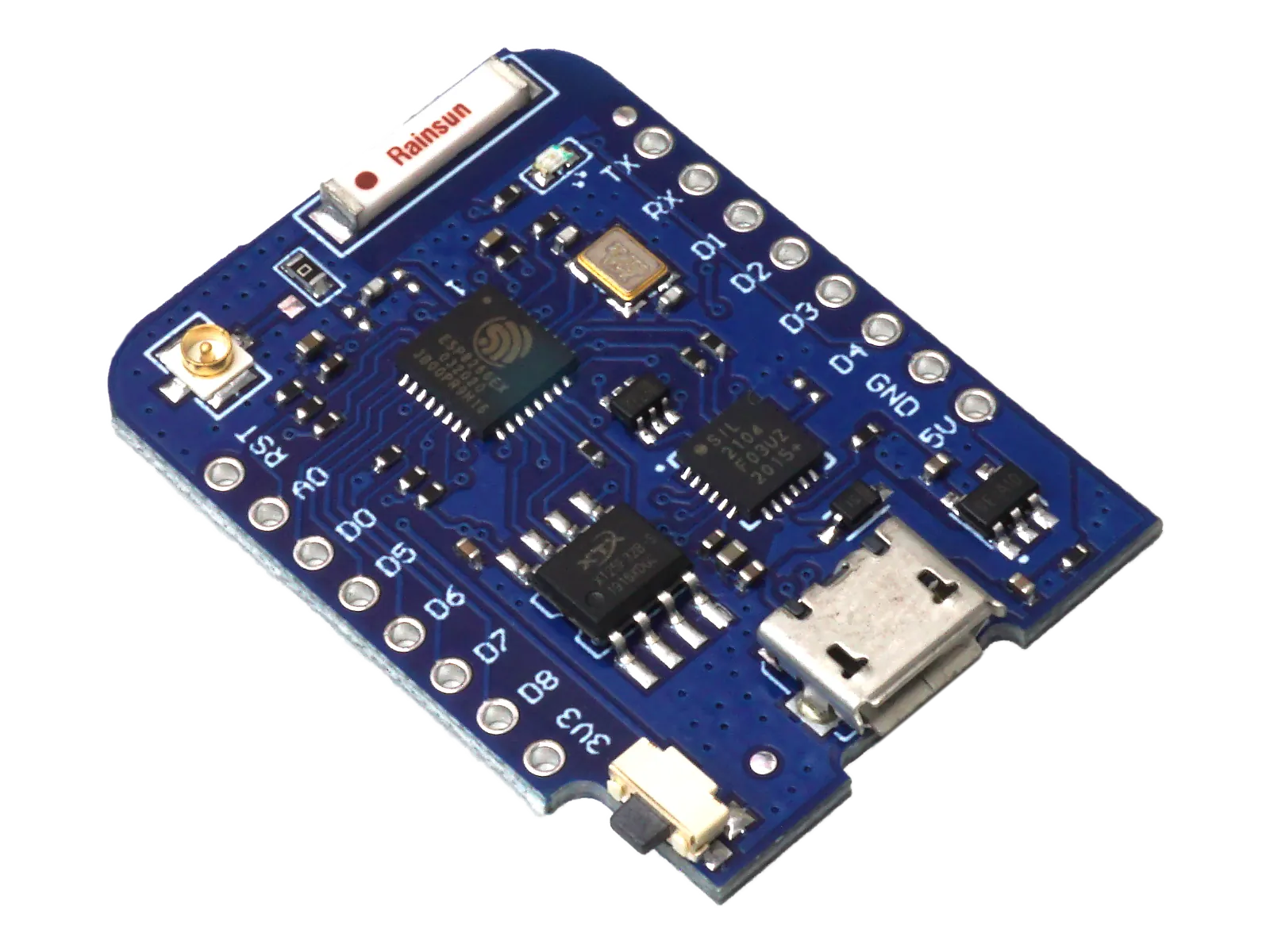

D1 mini Pro v1.1.0 4MB ESP8266

D1 mini Pro v1.1.0 4MB ESP8266

Der D1 mini Pro ist ein ESP8266 Mikrocontroller mit einer 32-Bit CPU, dieser ist im Vergleich zum Arduino viel Leistungsstärker und verfüg auch noch über ein WLAN Modul. Das Board eignet sich hervorragend für Anwendungen IoT (Internet of Things). Das Modul ist kompatibel mit der Arduino IDE.

Verwenden der externen Antenne.

Um die Externe Antenne nutzen zu können muss der Widerstand umgelötet werden, siehe Bild. Alternativ kann auch nur ein Lotklecks verwendert werden, da der Widerstand 0 Ohm hat. Interne Antenne Externe Antenne

Interne Antenne

Externe Antenne

!Wichtige Info / Troubelshooting

D1 mini Pro nach dem hochlade des Sketchs nicht laufen, so kann das an den Boardeinstellungen liegen. Unter Platformiosind folgende Einstellungen vorzunehmen.

[env:d1_mini_pro] platform = espressif8266
board = d1_mini_pro
framework = arduino
board_build.flash_mode = qout

Unter Arduino IDE siehe Bild.

Neu in der Board Software 3.0.0 Jetzt gibt es für D1 Mini Clones ein extra Boardtreiber.

Hinweis: Der Original Wemos D1 mini Pro der Version 1 wird nicht mehr hergestellt, es gibt nur noch Replikate. Den Wemos D1 mini Pro gibt es aktuell nur in der Version 2.

Technische Daten:

• Microcontroller: ESP-8266EX
• Betriebsspannung: 3.3V
• Eingangsspannung: (USB) 5V
• Digital E/A Pins: 11
• Analog Eingangs Pins: 1(Max input: 3.2V)
• Flash Memory: 4MB
• Clock Speed: 80MHz/160MHz
• CPU: 32-bit
• USB-TTL: CP2104
• Länge: 34.2mm
• Breite: 25.6mm
• Gewicht: 2.5g
• Eigenschaft: externer Antennanschluß möglich
• Stromverbrauch Normalbetrieb: 70,4 mA
• Stromverbrauch Schlafmodus: 0,31 mA

Lieferumfang:

• 1x D1 Mini Pro 4MB
• 2x Stiftleiste 1x8 Pin
• 2x Buchsenleiste kurz 1x8 Pin
• 2x Buchsenleiste lang 1x8 Pin
