Der beliebe Hersteller Wemos hat in diesem Jahr zahlreiche neue ESP32 Board veröffentlicht, darunter auch das Lolin ESP32 S2 mini. Bei den Wemos und auch anderen Boards dauert es in der Regel nicht lange bis die ersten Clone auf dem Markt kommen. Ich habe hier einmal den ESP32 S2 mini für euch besorgt und mit genauer angesehen. Im letzten Beitrag habe ich schon das D1 mini v.4.0.0 mir angesehen, hier geht es zum Blogbeitrag.
Original

|
Clone
|

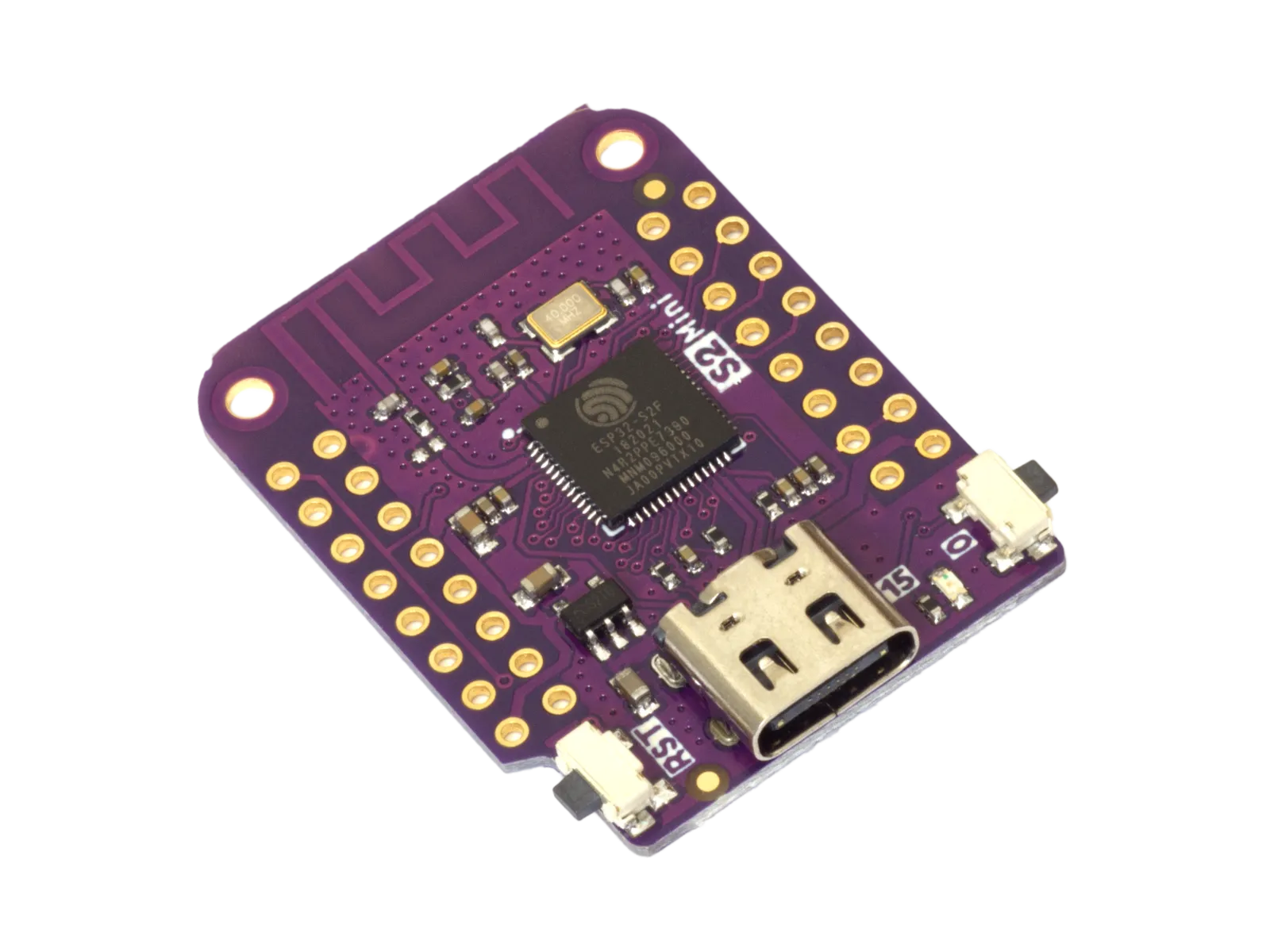

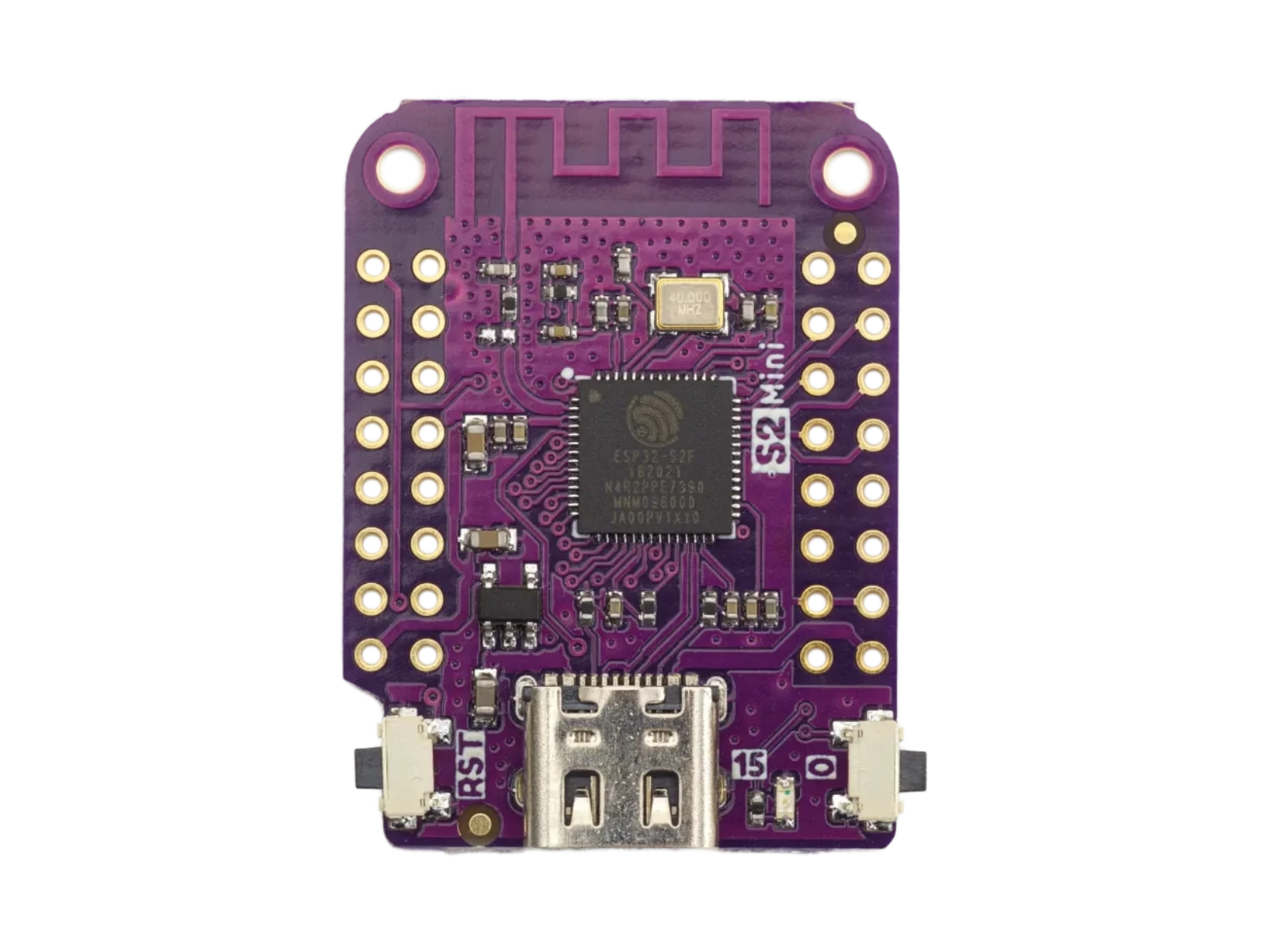

Auf dem ersten Bild ist hier gar nicht so viel zu sehen und auf den Zweiten auch nicht. Was vielleicht direkt auffällt ist die Beschriftung Wemos.cc und Lolin, diese fehlt auf dem Clone, da Sie sich nicht Lolin nennen dürfen, aber auch davon schrecken sicher nicht alle Chinesen zurück. Ich selber habe zwar noch keine mit Clone mit Lolin Beschriftung gesehen aber da kommen bestimmt auch welche in Zukunft vor.
Auch beim USB-Port sieht man gleich das hier ein anderer verbaut ist. Da hört es aber auch schon auf mit den direkt Sichtbaren unterschieden.
Selbst die Leiterbahnen sind identisch mit dem Original Lolin S2 mini.
Die Unterschiede
Der Quarz
Die Beschriftung vom Quarz sieht beim Clone deutlich anders aus. Ob das jetzt gut oder schlecht ist lässt sich so nicht beurteilen. Sicherlich wird der Quarz günstiger sein wie beim Original. Ob die Frequenz von der genauigkeit passt lasst sich nicht sagen.
Original
|
Clone
|
DC-DC Konverter
In der Mitte vom Bild ist der DC-DC Konverter zu sehen, auf beiden Boards ist dierser von Micro-One-Elec und scheinen identisch zu sein.
Original
|
Clone
|
Fazit:
Beide Boards sind quasi identisch, beim D1 mini v.4.0.0 gab noch kleine unterschiede, aber hier kann ich bis auf dem Quarz keinen Unterschied erkennen. Der Clone lässt sich ganz normal mit der Arduino IDE oder auch mit MicroPython bespielen. Wer hier etwas Geld sparen will greift zu dem Clone. Ich persönlich nehme lieber das Original. Wenn Ihr hier andere Erfahrung gemacht habe teilt es mir gern mit.
Folgende Bauteile wurden verwendet:
1x Wemos Lolin S2 mini ESP32-S2 - https://ap-url.de/lolins2mini1x ESP32 S2 mini Developer Board (Lolin S2 mini kompatibel) - https://ap-url.de/lolins2minic
11 Kommentare
So ich habe die Bilder nun aktualisiert.
Hallo Christian, ich habe grad gesehen das es bei den ersten Modellen von Wemos einen Druckfehler gab. Bei den jetzigen Modellen. ist es richtig. Ist mir bis jetzt noch nicht aufgefallen, das der Wemos hier falsch beschriftet war. Ich dachte immer der Clone wäre falsch. Ich muss mal die Bilder aktualisieren.
Gruß
Tobias
Kann es sein, dass der Druckfehler 12/13 beim Original Wemos liegt? Specs im Internet sagen immer 13/12, nicht 12/13.
Hallo, nach der Beschriftung zu urteilen wäre das richtig! Wenn man allerdings die Bahnen auf der Platine bis zum Esp32s2 verfolgst, stellt man fest das es ein Beschriftungsfehler ist!
Hallo,
ich habe es eben nochmal überprüft, es ist tatsächlich so das der Pin 12/13 beim Clone getauscht ist.
Grüße
Tobias
