In meinem Projekt Marcoschlitten hatte ich schon mal eine eigene Platine für den Arduino Uno benutzt. Hier möchte ich diese Platine und zwei weitere vorstellen. Die beiden Platinen für den Arduino Uno sind vom Prinzip die selben nur das die Blaue Platine über einen separaten Stromanschluss verfügt.
Die Platinen können jeweils einen Schrittmotor und ein Nextion Display steuern. Die linke Grüne und in der Mitte, sind Platinen für den Arduino Uno zum aufstecken (Shield). Die rechte Platine ist für den Arduino Pro mini gedacht, denkbar sind viele weitere Versionen mit anderen Mikrocontrollern.

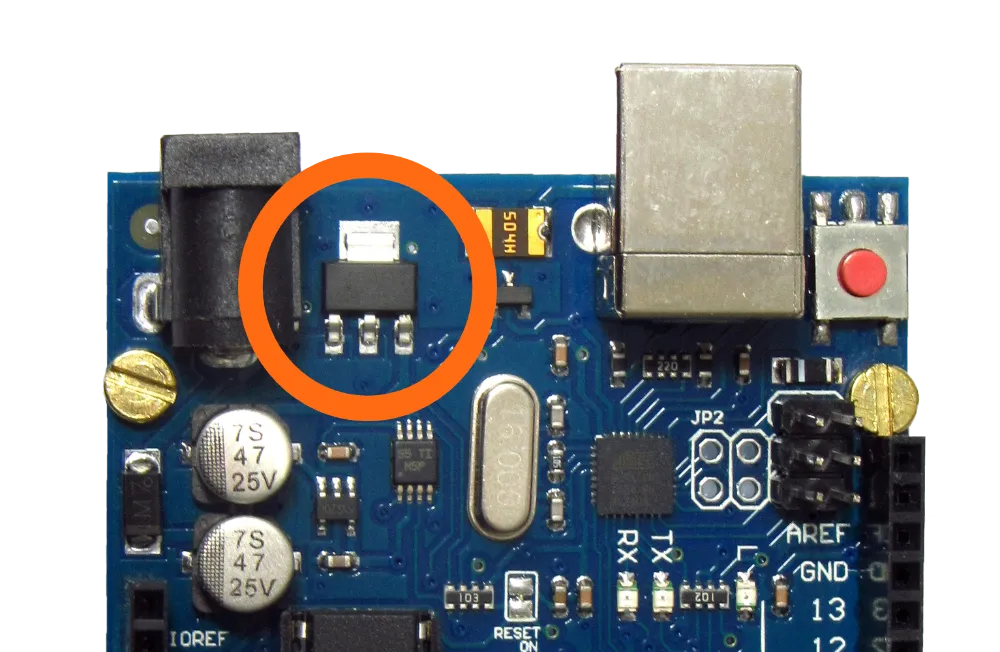

Die Boards werden alle mit 12 Volt betrieben. Je nach Anwendung (Belastung) des Motor kann der Interne Spannungswandler auf dem Arduino etwas heiß werden. Wenn dem so ist könnt ihr einen Kühlkörper auf den Wandler kleben. Im Bild seht Ihr welches Bauteil gemeint ist. !!! Achtung die roten Treiberboards sind nur für max. 2A ausgelegt.
Ihr könnt euch auch eine eigene individuelle Platine bauen. Hier ein paar Bilder von meinen Platinen. Bei https://www.wellpcb.com könnt Ihr die Platinen herstellen lassen.
Grüne Platine
|
Blaue Platine
|
Arduino Pro Mini
Wenn Ihr Fragen, Anregungen habt, schreibt mich einfach an oder schreibt es in die Kommentare.
Wer sich die Gerber Daten für die Platinen herunterladen möchte, kann das hier tun.
Arduino Grüne Platine (16kb .zip)
Arduino Blaue Platine (16kb .zip)
Folgende Bauteile wurden verwendet:
1x Platine für Stepper Motor Arduino Pro Mini - https://arduino-projekte.info/produkt/platine-fuer-stepper-motor-arduino-pro-mini/1x Platine für Stepper Motor Arduino Uno Shield+Stromanschluss - https://arduino-projekte.info/produkt/platine-fuer-stepper-motor-arduino-uno-shieldstromanschluss/
1x Steppertreiber A4988 - https://ap-url.de/a4988
1x UNO R3 ATmega328P Board mit USB Kabel Arduino Uno R3 kompatibel - https://ap-url.de/arduinouno
