Heute geht es darum ein Nextion Display zu reparieren nach einem Überspannungsschaden. Das Display wurde beim Versuchen versehendlich mit 12 Volt Spannung versorgt.
Was ist passiert?

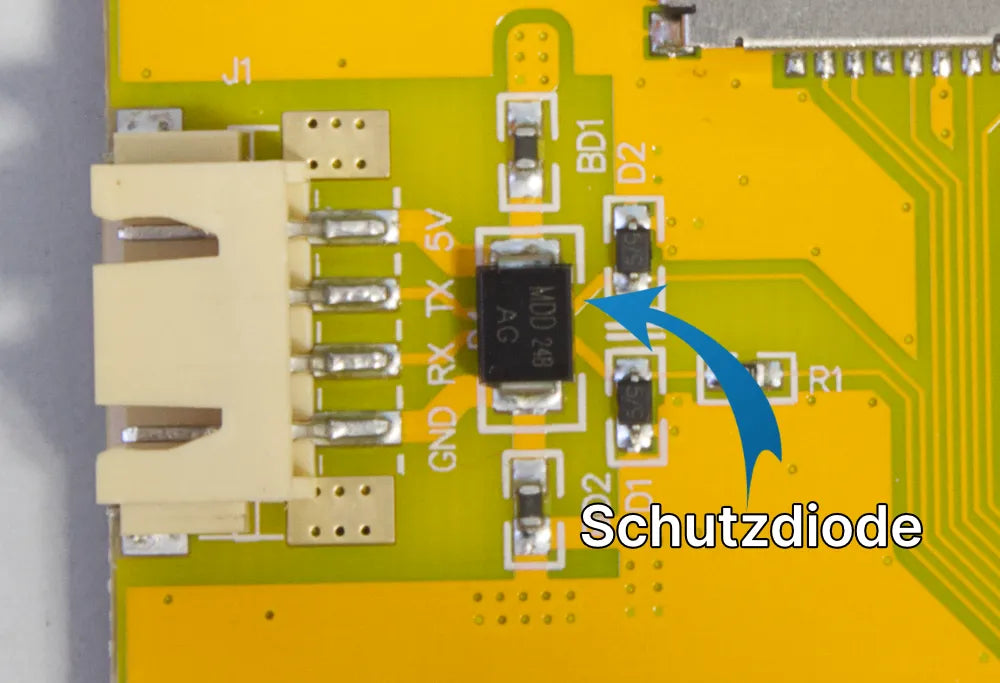

Das Nextion Display wurde mit 12 Volt Spannung versorgt. Dies ist wurde ein Verkabelungsfehler passiert. Das Display kann nur 4,5 – 6 Volt Eingangsspannung vertragen. Glücklicherweise ist auf dem Display ein Schutzdiode verbaut, das hier das Display schützt.
Wie macht sich der Schaden bemerkbar?
Das Display schaltet kurz ein, geht dann aber gleich wieder aus. Auf der Rückseite wird das Schutzdiode sehr heiß. Hier muss man aufpassen das man sich nicht verbrennt.
|
|
Was auch noch denkbar wäre ist das, der Spannungsregler einen Schaden abbekommen könnte.
Die Reparatur
Das Schutzdiode muss nun nur noch ausgelötet werden und durch einen neue Ersetzt werden. Ich konnte leider nicht das Originalbauteil herausfinden. Bei dem Bauteil was ich hier verwendet habe ist vom selben Hersteller. Die Date zum Bauteil SMBJ6.0A lauten Reverse Stand-Off Voltage 6V, somit sollte alles was über 6 Volt geht durch das Element geblockt werden.
Achtung
Wenn Ihr das selber machen wollt, seit vorsichtig mit der Wärme die Ihr auf die Platine bringt. Wie es bei mir zu sehen ist, gab es einen Hitzeschaden auf dem Display. Also sehr vorsichtig sein mit der Heißluftgerät, eventuell eine andere Methode verwenden.
Fazit:
Die Reparatur ist nicht wirklich schwer und dass Schutzdiode auch nicht sehr teuer im Vergleich zu einem Neuen Nextion Display. Die Bauteile gibt es bei mir im Shop.
Die Schutzdiode ich nur auf dem Discovery und Intelligent Modellen verbaut. Bei den Enhanced Modellen ist die Diode Werkseitig nicht verbaut, kann aber nachgerüstet werden.
Folgende Bauteile wurden verwendet:
1x ME6118A33B3G Spannungsregler für Nextion Display - https://ap-url.de/me61183331x MDD SMBJ6.0CA Schutzdiode für Nextion Display - https://ap-url.de/smbj6ca
1x Nextion 3.5″ Discovery Touch Display 480×320 HMI – NX4832F035 - https://ap-url.de/nextion35d
