Ublox GY-NEO6MV2 GPS Modul NEO-6M

Ublox GY-NEO6MV2 GPS Modul NEO-6M

GY-GPS6MV2 ist ein WAAS (Wide Area Augmentation System) -fähiges GPS-Gerät und ist mit UART-fähigen Geräten wie ESP32, Arduino, Raspberry Pi, MSP430 und MSP432 kompatibel. Das Modul wird mit Strom versorgt, und es erfasst automatisch Satellitensignale und eine Positionsbestimmung. Sobald die Position fixiert ist, blinkt die LED an Bord. Diese LED blinkt weiter, während das Modul eine Positionsbestimmung hat.

Technische Daten:

• Chip: NEO-6M von der schweizer Firma U-Blox
• Maximaler E / A-Logikpegel: 3.6 V
• Funktioniert gut mit direktem Anschluss an die 5-V-Serienpins eines Arduino. Üben Sie jedoch für längere Zeit die Pegelverschiebung des 5-V-TX-Signals mit dem bidirektionalen I2C Logic Level Converter oder CD4050BE aus
• <1 Sekunde bis zum ersten Fix (TTFF) für Warmstarts
• 27 Sekunden bis zum ersten Fix (TTFF) für Kaltstarts
• UART: 9600 Baud standardmäßig, ist aber von 4800 bis 115200 Baud konfigurierbar
• Externes EEPROM zur Konfigurationsspeicherung
• Positionsgenauigkeit: 2 m und besser mit mehreren guten Satellitensignalen
• Geschwindigkeitsgenauigkeit: 0.1 m / s
• Maximale Geschwindigkeit: 500 m / s
• Kursgenauigkeit: 0.5 Grad während der Bewegung
• Gewicht: 14g

Lieferumfang:

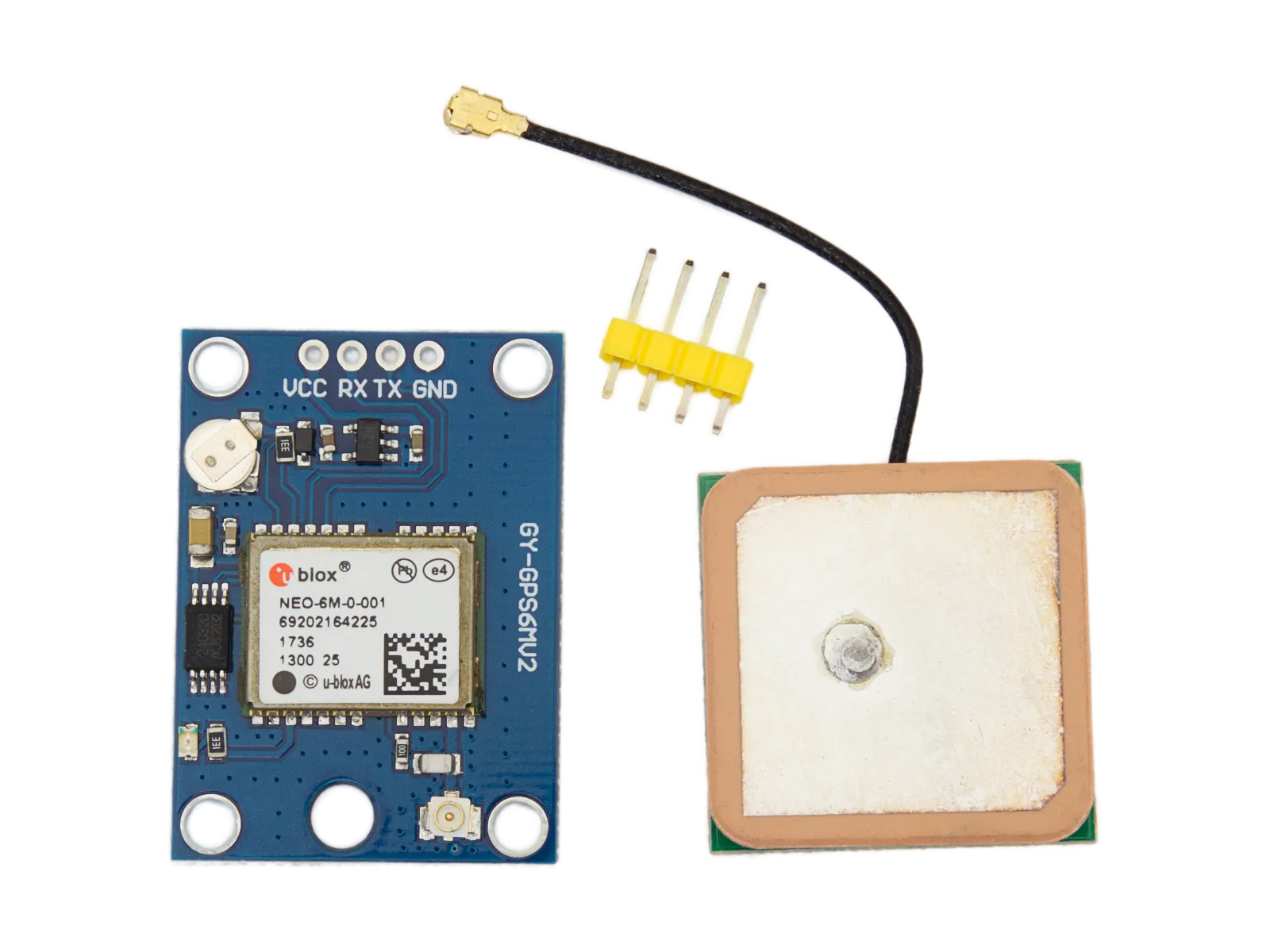

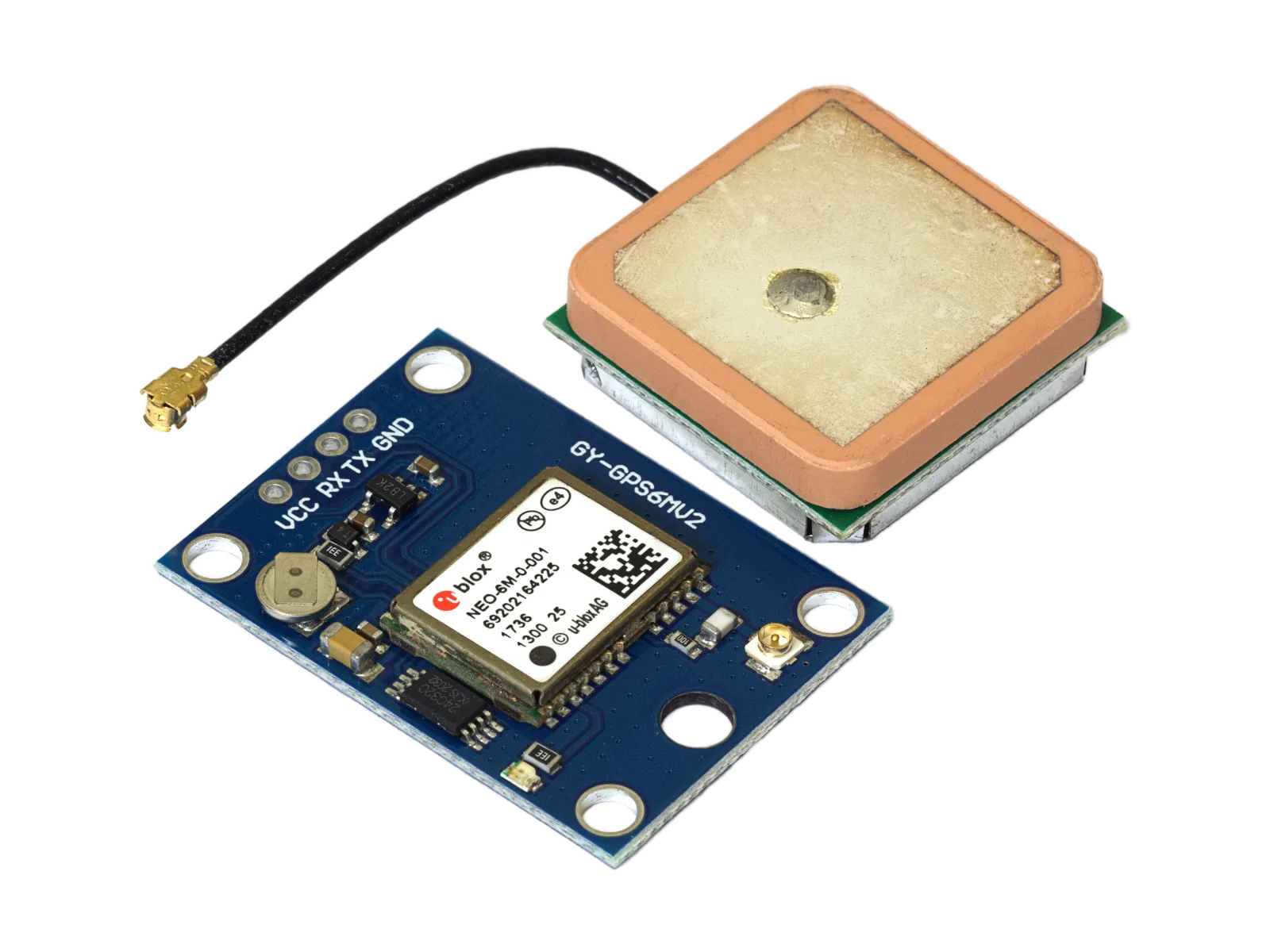

• 1x Ublox GY-NEO6MV2 GPS Modul NEO-6M
• 1x Keramische Antenne
• 1x 4 Headerpin

Hersteller-Informationen

arduino-projekte.info
Drachhausener Str. 51
DE 03044 Cottbus
https://arduino-projekte.info
info@arduino-projekte.info

Verantwortliche Person für die EU

Siehe Hersteller-Informationen

Sicherheitshinweise

Vor der Inbetriebnahme des GPS/GNSS-Moduls alle Verbindungen sorgfältig prüfen, um Kurzschlüsse zu vermeiden.
Gerät vor Feuchtigkeit, extremen Temperaturen und anderen Umwelteinflüssen schützen.
Nur mit spezifizierter Betriebsspannung und den angegebenen Komponenten verwenden.
Bei der Installation darauf achten, dass die Antenne freie Sicht zum Himmel hat, um eine optimale Signalqualität zu gewährleisten.
Bauteile vorsichtig behandeln, um Schäden durch elektrostatische Entladungen (ESD) zu vermeiden.
Nicht in der Nähe von starken magnetischen oder elektromagnetischen Feldern verwenden.
Nach Ablauf der Lebensdauer umweltgerecht und entsprechend den lokalen Vorschriften entsorgen.
Elektronische Komponenten nicht in den Hausmüll geben, sondern bei einer entsprechenden Sammelstelle abgeben.
