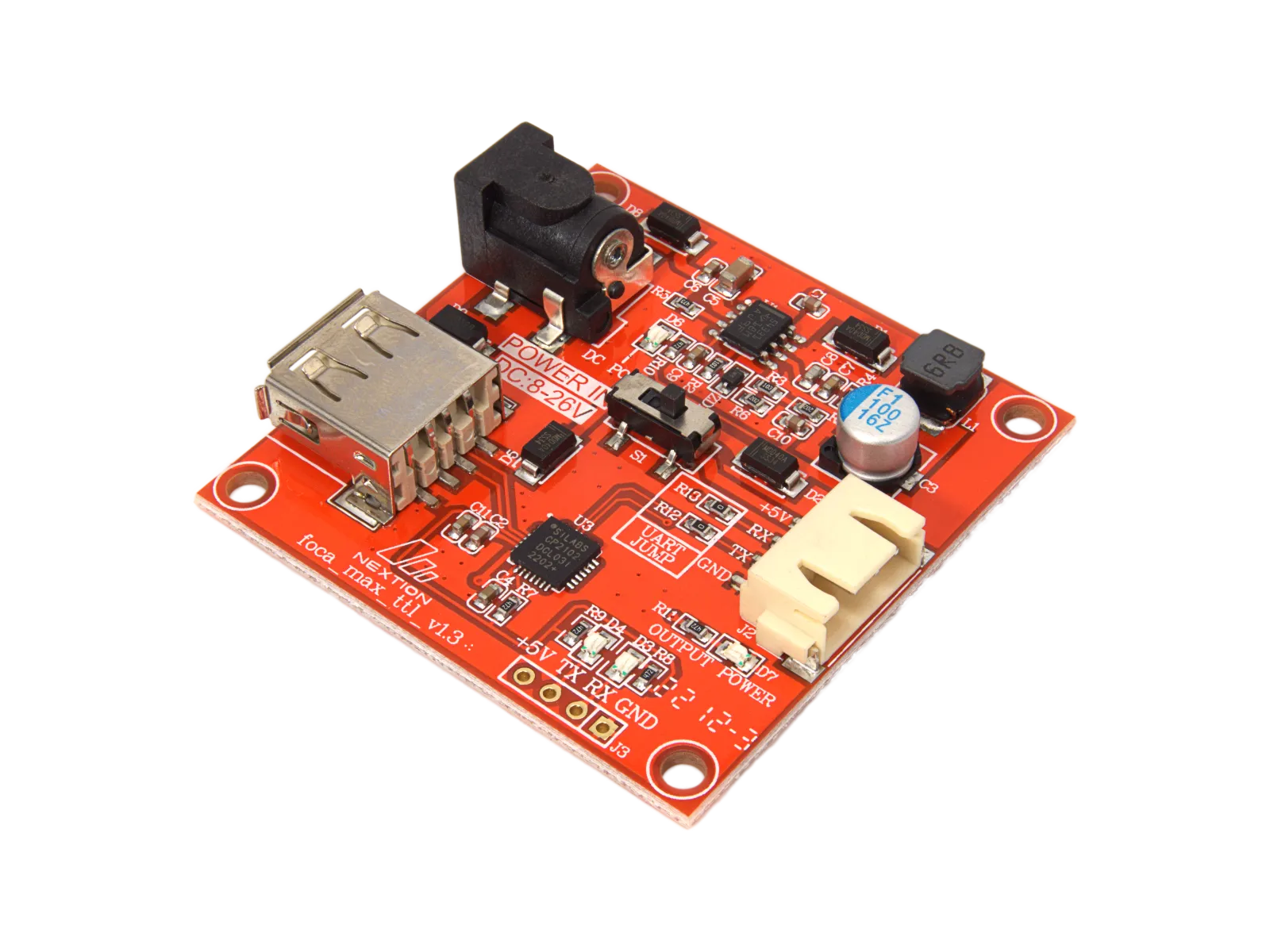

Nextion Foca Max 5V2A Output USB To TTL Serial Converter Board

Artikelnummer: NX_Foca

17,99 €
17,99 €
Spare -17,99 € Ausverkauft
inkl. MwSt. Versand wird an der Kasse berechnet.

zzgl. Versandkosten

17 auf Lager
  • (DE) Kostenlose Lieferung ab 59€
  • schnelle Lieferung

Nextion Foca Max 5V2A Output USB To TTL Serial Converter Board

Foca Max ist ein serielles USB-zu-TTL-Konverterboard mit einem maximalen Ausgang von 5,5V 2A. Für die USB-zu-TTL-Konvertierung kann das Foca Max nur über USB oder USB zusammen mit externem 8-26-V-Gleichstrom versorgt werden. Die USB- und externen Gleichstromversorgungen sind durch Verwendung einer Diode (SS34) isoliert, um den Stromrückfluss zwischen ihnen zu vermeiden.

Hinweis: Bei der Größe des Nextion HMI-Displays unter 4,3 Zoll kannst du nur den USB-Anschluss für die Stromversorgung verwenden, bei einer Größe über 4,3 Zoll wird eine externe DC 8-26 V für die Stromversorgung empfohlen.

Merkmale:

  • SILABS CP2102 Chip, maximale Baudrate von 2Mbps
  • Leistungsstarker und energieeffizienter DC-DC-Wandler-Chip TPS54331 mit 8-26V Weitspannungseingang und 5V2A Ausgang
  • Festkondensatoren, Komponenten mit Induktivitäten mit hohem Q
  • LED-Anzeigen für Eingangs-/Ausgangsleistung und TX/RX-Kommunikation
  • Kleine Spannungswelligkeit innerhalb von 100 mA
  • Plug and Use, keine Firmware-Programmierung erforderlich

Technische Daten:

Brand Nextion
Model Name Foca Max
USB Voltage input 5-5.5V
USB type USB 2.0
DC Input DC 8-26V
DC Power Socket DC-005 (5.5*2.1mm)
Voltage output 5-5.5V
Current output 2A（maximum）
Voltage ripple <100mV
Working temperature -20°C ~ 70°C
PCB size 50mm*50mm*1.6mm
Max baud rate 2Mbps
TTL level 3.3V

Lieferumfang:

  • 1x Nextion Foca Max 5V2A Output USB To TTL Serial Converter Board
  • 1x Anschlusskabel
  • 1x USB Kabel

Hersteller-Informationen

ITEAD STUDIO
3rd Flr, Bld A, International Import Expo Hall, No. 663, Bulong Rd, Longgang Dist, Shenzhen, GD, China
518000 China
Telephone: +86-755-27955416

Verantwortliche Person für die EU

arduino-projekte.info
Drachhausener Str. 51
DE 03044 Cottbus
https://arduino-projekte.info
info@arduino-projekte.info

Sicherheitshinweise

Stellen Sie sicher, dass das Gerät während der Nutzung auf einer nicht leitfähigen Oberfläche steht, um Kurzschlüsse zu vermeiden.
Überspannung vermeiden: Überprüfen Sie die korrekten Spannungseinstellungen Ihres Systems.
Halten Sie das Produkt fern von Feuchtigkeit, Wasser oder anderen Flüssigkeiten.
Kinder sollten das Produkt nur unter Aufsicht eines Erwachsenen verwenden.
Beim Umgang mit GPIO-Pins auf korrekte Schaltung achten, um Schäden an der Hardware zu verhindern.
Direkte Sonneneinstrahlung oder extreme Temperaturen vermeiden, um Display und Elektronik nicht zu beschädigen.
Bei einem Defekt nicht eigenständig reparieren, sondern den Hersteller oder Fachpersonal kontaktieren.
Entsorgung gemäß den lokalen Vorschriften für Elektroschrott durchführen.
Elektronische Komponenten gem. WEEE-Richtlinien umweltgerecht entsorgen.
