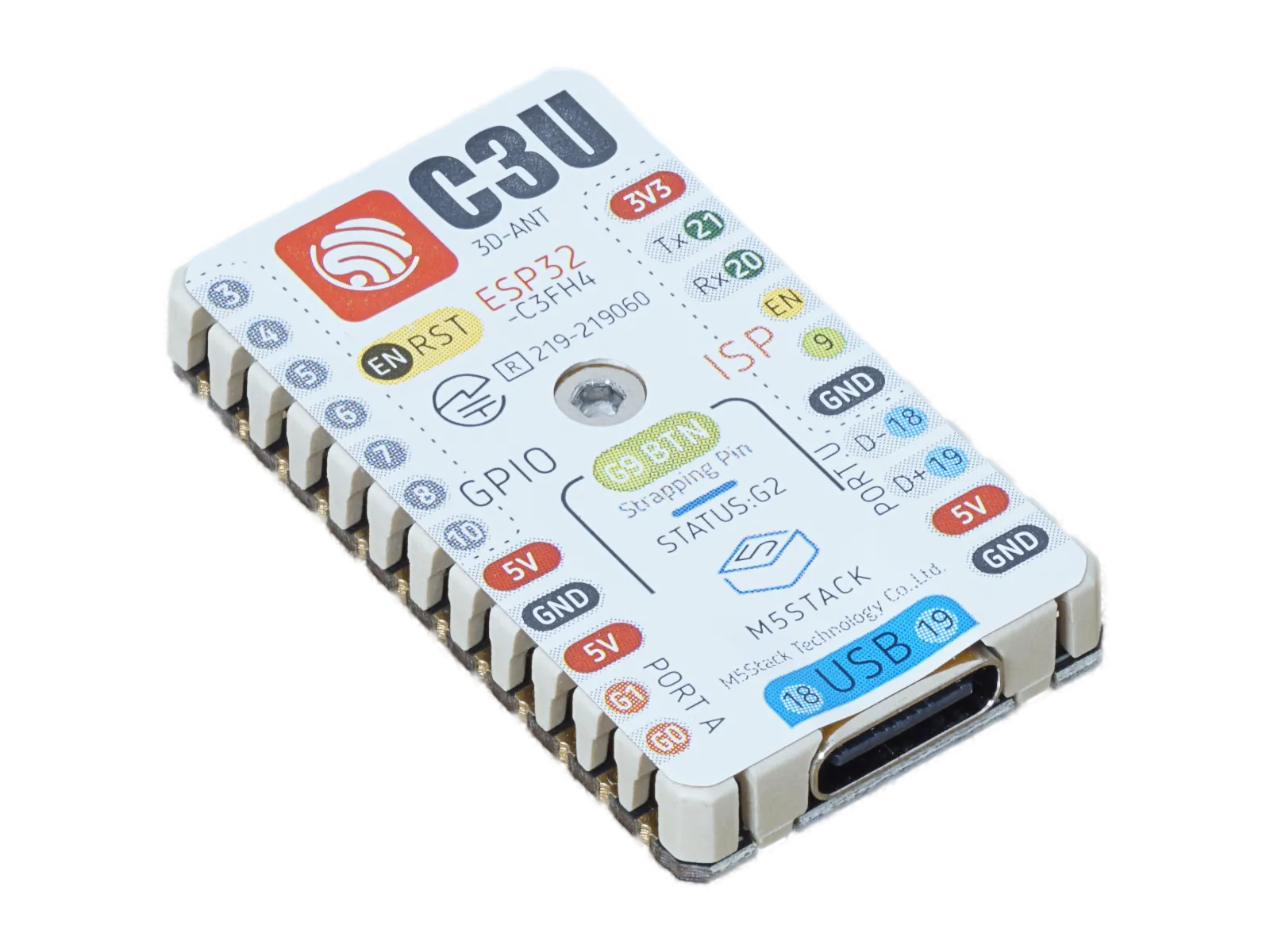

M5Stack M5Stamp C3U Mate
Artikelnummer: M5_C3U_Mate
zzgl. Versandkosten
- (DE) Kostenlose Lieferung ab 59€
- schnelle Lieferung
M5Stack M5Stamp C3U Mate
Der neue M5Stamp C3U mit ESPRESSIF ESP32-C3 RISC-V MCU, mit Wi-Fi 5 (LE)-Konnektivität, anwendbar für Haushaltsgeräte und industrielle Automatisierung. Durch die Kombination von RSA-3072-basiertem Secure Boot und AES-128-XTS-basierter Flash-Verschlüsselung. Die kompakte Größe und die leistungsstarken Funktionen machen es für mehrere IoT-Szenarien anwendbar.
Der M5Stamp C3U basiert auf einem 32-Bit-RISC-V-Mikrocontroller und arbeitet mit einer maximalen Taktfrequenz von 160 MHz. Mit 400 KB internem RAM und 4 MB Flash kann es viele verschiedene Anwendungsfälle mit angeschlossenen Geräten erleichtern. Der M5Stamp C3U bietet darüber hinaus die außergewöhnliche Hitzebeständigkeit des Kunststoffgehäuses, das auch bei einer höheren Betriebstemperatur erhalten bleibt.
 |
 |
| ESP32 | GPIO2 | GPIO3 |
|---|---|---|
| SK6812 (LED) | DI | / |
| Button | / | SW |
Hinweis: Das neu aktualisierte C3U hat die gleichen Funktionen wie C3, aber der Unterschied besteht darin, dass M5Stamp C3U ohne den USB-Download-Chip und die Programm-Download-Methode anders ist ((Das C3U verwendet den eingebauten seriellen USB-Anschluss des ESP32-C3 für den Programm-Download). Windows 10 erforderlich.
Programm Download / Hinweise
Rufe den Programm-Download-Modus auf:
1. Drücke lange die mittlere Taste (G9) des STAMP C3U bei Stromausfall (Nicht mit dem USB verbunden).
2. Stelle eine Verbindung zum Computer her, nachdem der Port erfolgreich identifiziert wurde und lade das Programm hoch.
USB CDC aktiviert:
Standardmäßig ist USB CDC nicht aktiviert, die von C3U gestartete serielle Portausgabe wird über UART0 ausgegeben. Wenn du über den USB eine Portausgabe machen möchtes (Serieller Monitor), verwende bitte die Arduino IDE um USB CDC zu aktivierten. Arduino-Benutzer können es über Tools->USB CDC on Boot-Enabled aktivieren
Produktvergleich:
| Model | Master | IO quantity | Button IO | USB chip | USB interface function |
|---|---|---|---|---|---|
| STAMP-C3 | ESP32-C3 | 13 | G3 | CH9102 | Download / Serial |
| STAMP-C3U | ESP32-C3 | 14 | G9 | / | Download / JTAG / CDC Serial |
Technische Daten:
| Spezifikationen | Parameter |
|---|---|
| ESP32-C3 | 32bit RISC-V single-core processor, clocked at 160 MHz |
| Speicher | 384KB ROM, 400KB SRAM, 8KB RTC SRAM, 4MB FLASH |
| Wi-Fi | 2.4 GHz band supports 20 MHz and 40 MHz bandwidth, IEEE 802.11 b/g/n protocol, data rate up to 150 Mbps |
| Eingangsspannung | 5V @ 500mA |
| HMI | Programmierbare physische Taste x 1, Debugging-Taste zurücksetzen x 1, programmierbare RGB-LED (SK6812) x 1 |
| USB interface | Type C x1 |
| Antennen Type | 2.4G 3D Antenne |
| Ressourcen für die Peripherieschnittstelle des Moduls | ADC, GPIO, SPI, UART, I2C, I2S, PWM, RMT, DMA, USB serial port, TWAI |
| IO interface x14 | G0, G1, G3, G4, G5, G6, G7, G8, G9, G10, G18, G19, G21, G22 |
| IO interface spacing | 2.54mm |
| Gewicht | 3.8g |
| Produktgröße | 34 * 20 * 4.6mm |
Lieferumfang:
- M5Stamp C3U Mate:
- 1 x M5Stamp C3U
- 1 x Heat Resistant Sticker
- 2 x 2.54-12P header
- 2 x 2.54-10P header
- 2 x 90° Grove Connector
- 1 x M2 Hex Key
