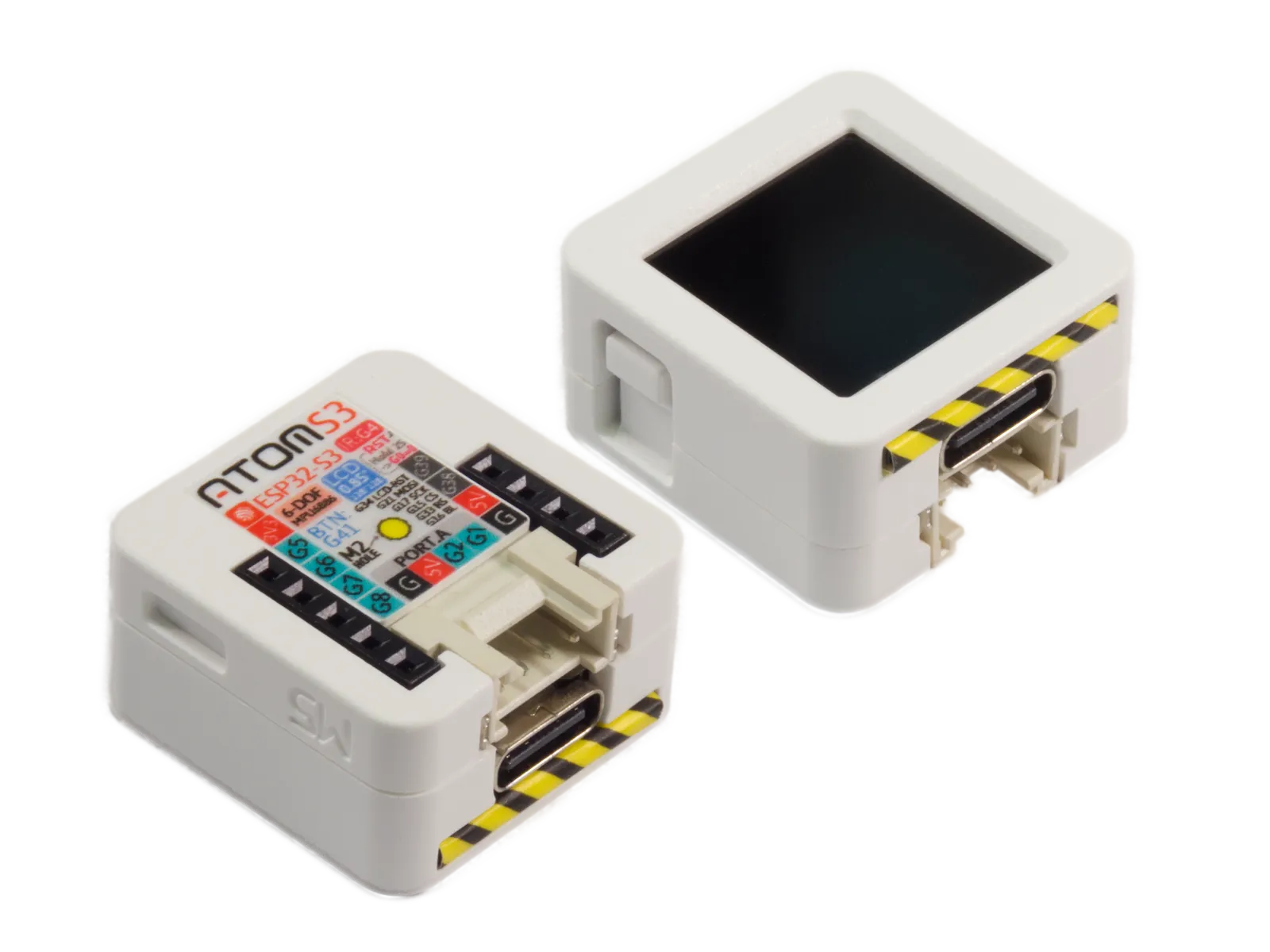

M5Stack AtomS3 Dev Kit with 0.85-inch Screen ESP32S3
AtomS3 ist ein hochintegrierter programmierbarer Controller, der die Leistung des ESP32-S3-Chips nutzt. Dieser kompakte Controller verfügt über eine Reihe von Funktionen, darunter integrierte WiFi-Funktionalität und 8 MB On-Chip-FLASH-Speicher. Mit dem ESP32-S3-Chip bietet AtomS3 außergewöhnliche Leistung und Vielseitigkeit für eine Vielzahl von Anwendungen.
AtomS3 verfügt über einen schlanken 0,85-Zoll-IPS-Bildschirm, der klares visuelles Feedback und Benutzerinteraktion bietet. Der untere Bildschirmrand ist mit programmierbaren Tasten ausgestattet, die anpassbare Funktionen und eine verbesserte Benutzersteuerung ermöglichen. Es verfügt über einen integrierten 5-V- bis 3,3-V-Schaltkreis, der eine stabile Stromversorgung für einen zuverlässigen Betrieb gewährleistet. Der Controller verfügt über einen 6-Achsen-Gyrosensor MPU6886, der eine präzise Bewegungserkennung und Orientierungsverfolgung ermöglicht. Die integrierte Typ-C-Schnittstelle erleichtert sowohl die Stromversorgung als auch den Firmware-Download. Darüber hinaus bietet AtomS3 einen HY2.0-4P-Erweiterungsport, sechs GPIOs und an der Unterseite reservierte Stromanschlüsse für die nahtlose Integration und Erweiterung verschiedener Anwendungen.
AtomS3 ist auf Kompaktheit ausgelegt und misst nur 24 * 24 * 13 mm. Aufgrund seines kleinen Formfaktors eignet es sich für eine Vielzahl eingebetteter Smart-Device-Anwendungen. Ganz gleich, ob es sich um Robotik, IoT-Geräte oder andere eingebettete Systeme handelt, AtomS3 bietet eine leistungsstarke und flexible Lösung zur Erfüllung der Projektanforderungen.
Erinnerung: Wenn Sie die Firmware flashen müssen, halten Sie bitte die Reset-Taste gedrückt (ca. 2 Sekunden), bis die interne grüne LED aufleuchtet. Anschließend können Sie sie loslassen. Zu diesem Zeitpunkt befindet sich das Gerät im Download-Modus und wartet auf das Flashen.
Features:
- Developed based on ESP32-S3FN8
- Comes with USB download function
- Built-in 3-axis gyroscope and 3-axis accelerometer (MPU6886)
- Programmable keys
- 0.85 inch LCD screen
- Infrared emission function
- Expandable pins and interfaces
- Development platform: Arduino, UIFlow
Technische Daten:
| Spezifikationen | Parameter |
|---|---|
| MCU | ESP32-S3FN8 Xtensa 32-bit LX7 dual-core processor |
| Flash | 8MB |
| DCDC | SY8089 |
| IMU | MPU6886 |
| LCD | N085-1212TBWIG06-C08 |
| Resolution | 128(H)RGB x 128(V) |
| Support voltage | 5V |
| Power supply mode | TYPE C |
| Output Voltage | 3.3V |
| 4*GPIO+I2C | G5/G6/G7/G8/(G38/G39) |
| Screen communication protocol | SPI |
| Operating temperature | 0°C to 40°C |
| Product Size | 24mm × 24mm × 13mm |
| Package Size | 65mm × 44.5mm × 14mm |
| Product Weight | 6.8g |
| Package Weight | 10.9g |
Lieferumfang:
- M5Stack AtomS3
