LuatOS ESP32 C3 Developer Board / Display Air101

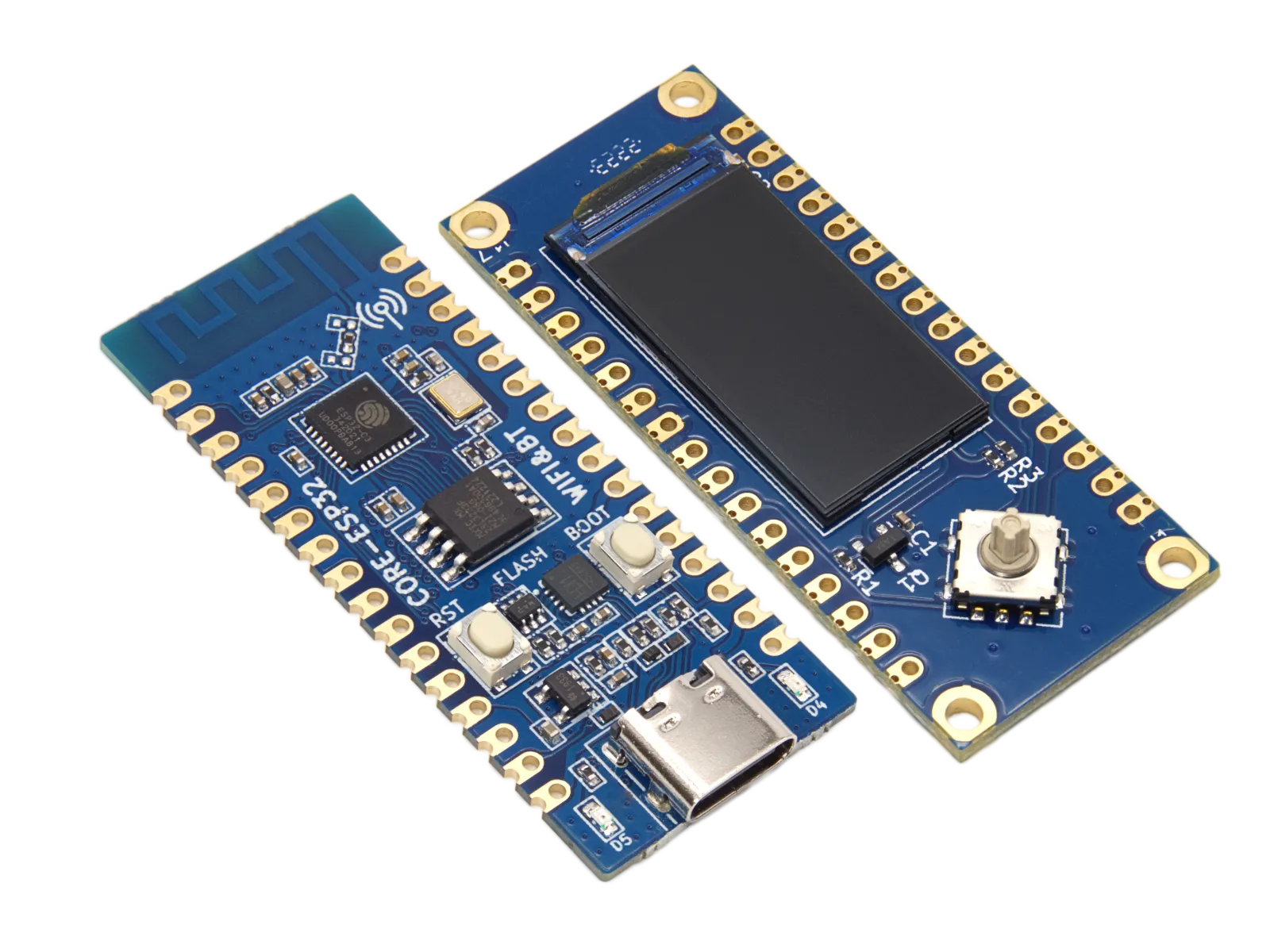

LuatOS ESP32 C3 Developer Board & Luatos Display Air101

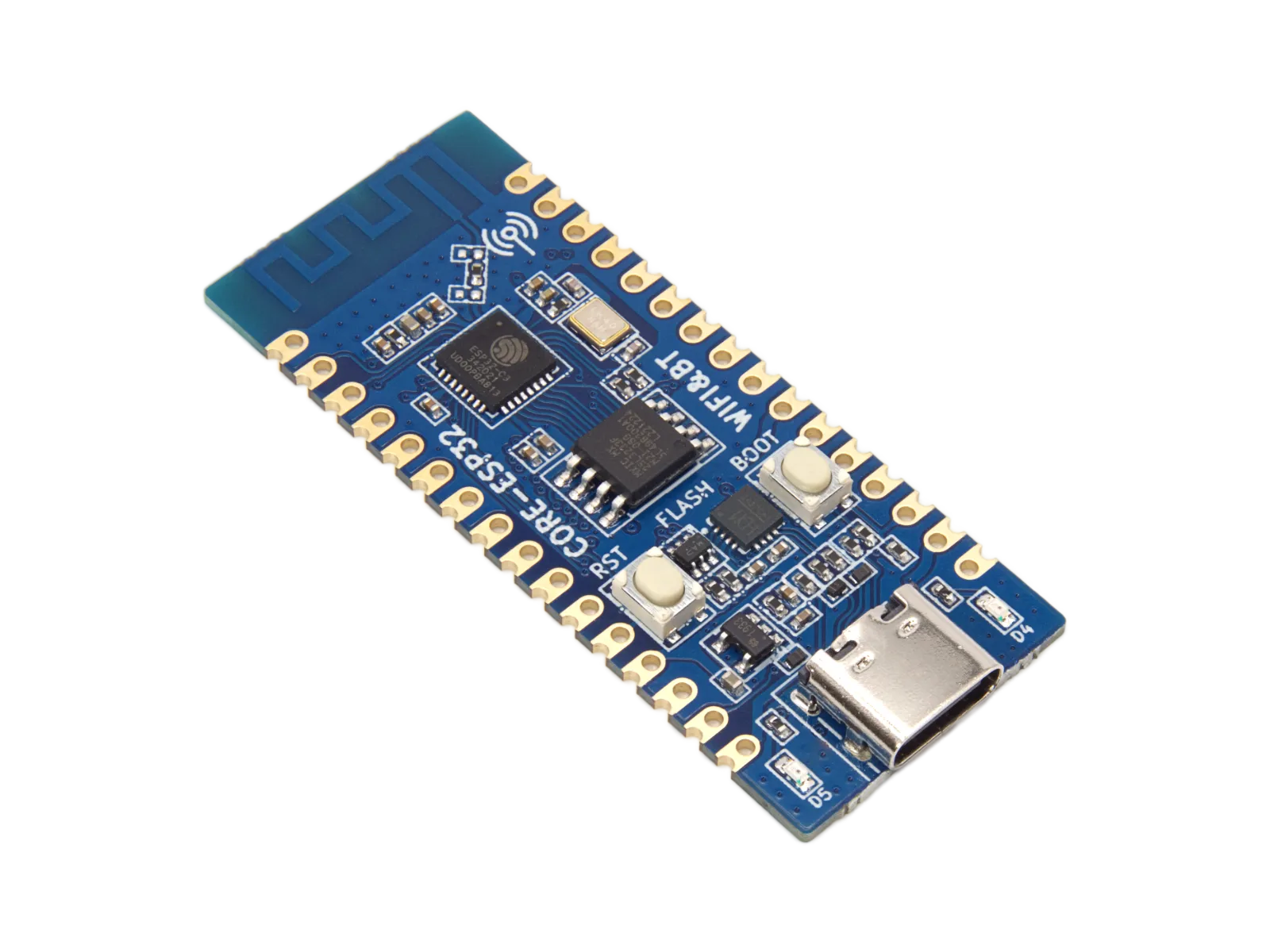

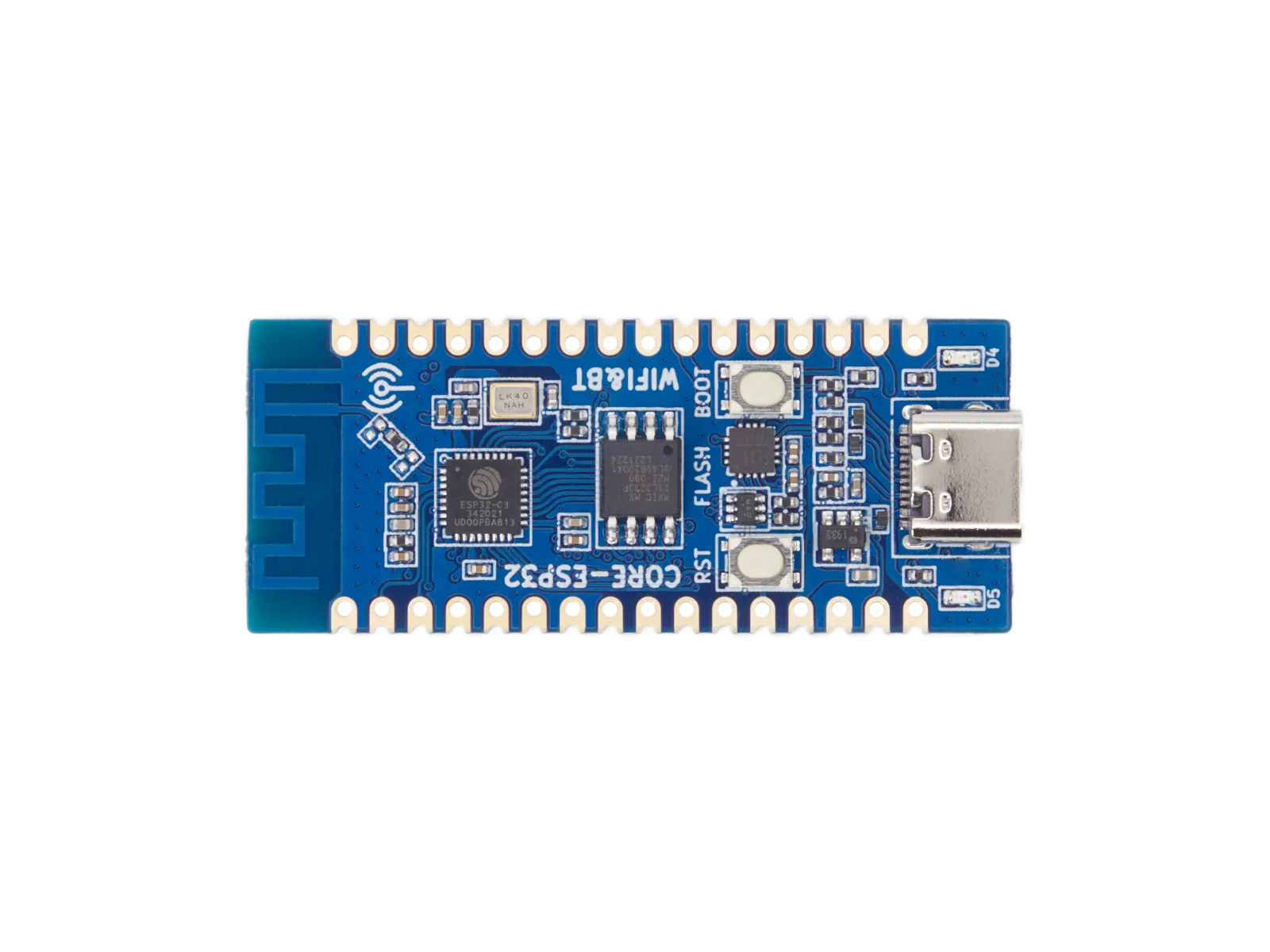

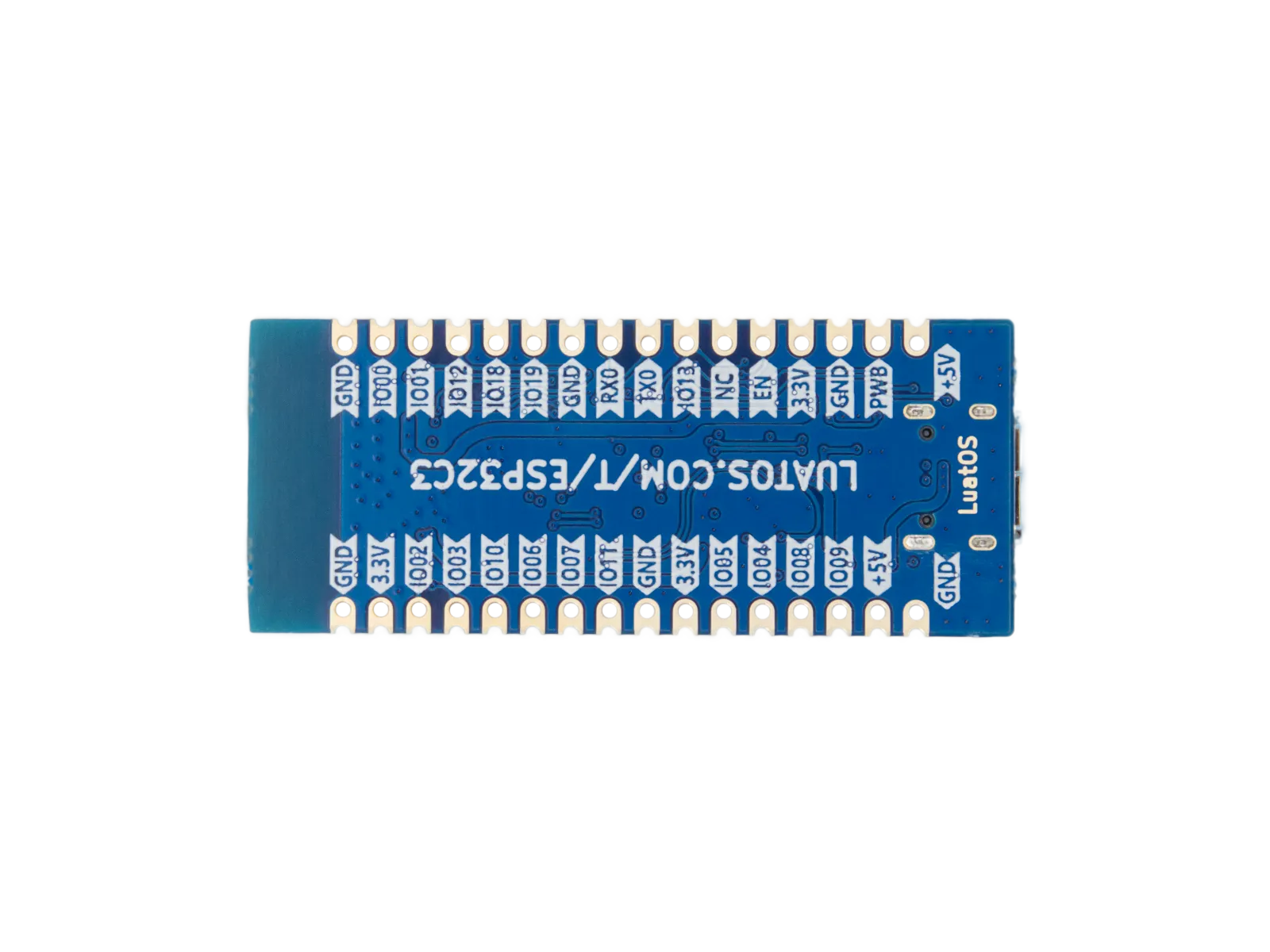

Das ESP32C3-CORE Entwicklungsboard basiert auf dem leistungsfähigen ESP32-C3 Mikrocontroller von Espressif Systems. Mit seinen kompakten Abmessungen von 21 mm × 51 mm und den praktischen Stempelloch-Anschlüssen eignet es sich hervorragend für eine Vielzahl von Anwendungen, insbesondere im Bereich IoT, tragbare Elektronik und mobile Geräte.

Hauptmerkmale:

• Kompaktes Design: Mit nur 21 mm × 51 mm Größe passt das Board auch in platzkritische Anwendungen.
• Vielseitige Schnittstellen: Unterstützt UART, GPIO, SPI, I²C, ADC und PWM, was flexible Einsatzmöglichkeiten ermöglicht.
• Erweiterbarer Speicher: Onboard 4 MB SPI-Flash, erweiterbar auf bis zu 16 MB für größere Anwendungen.
• Wi-Fi und Bluetooth 5 (LE): Integrierte drahtlose Kommunikation für vielseitige Konnektivität.

Es kann sowohl als eigenständiges System als auch als Peripheriegerät für eine Haupt-MCU fungieren und bietet dabei Wi-Fi- und Bluetooth-Funktionen über SPI/SDIO- oder I2C/UART-Schnittstellen.

Technische Daten:

• Dimension length and width 21mm*51mm
• 1 SPI FLASH, onboard 4MB, support the highest 16MB
• 2 UART interface, UART0 ~ UART1, where the download port is UART0
• 5 12-bit ADC, highest sampling rate 100KSPS
• 1 Low-speed SPI interface, support master mode
• 1 Road IIC controller
• 4 PWM interface, can use any GPIO

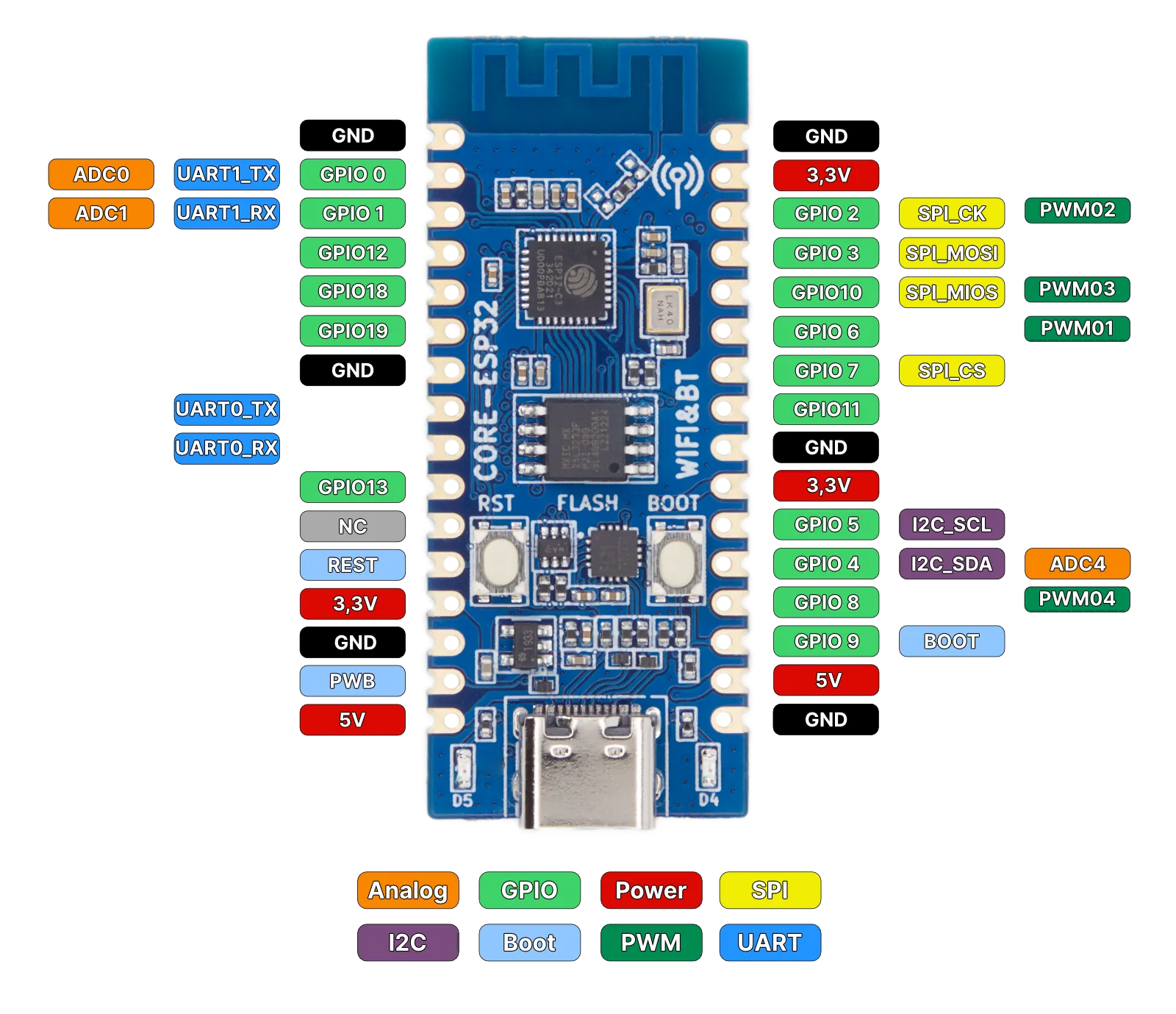

• GPIO 15 external pins, reusable
• 2 Road patch LED indicator
• 1 Road reset button 1 road BOOT button
• 1 Road USB to TTL download debugging port
• 2.4G PCB onboard antenna

Lieferumfang:

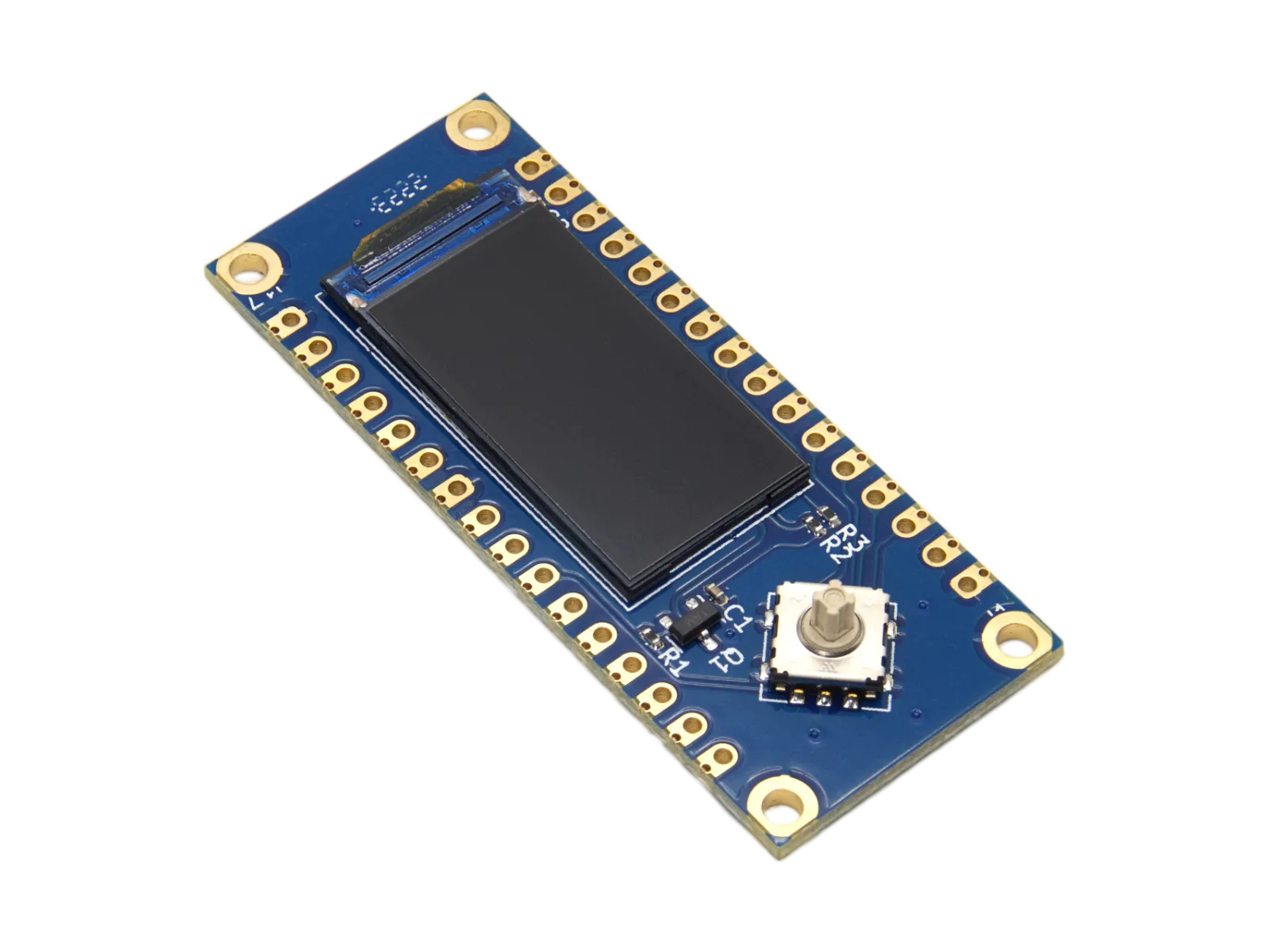

• 1x LuatOS ESP32 C3 oder Luat OS Display (je nach Wahl)
• 2x Headerpin

Hersteller-Informationen

Seeed Technology Co.,Ltd.
Tower B 1/F, Shanshui Building, NanshanYungu Innovation Industry Park, Liuxian Ave. No. 1183
CN Shenzhen
https://www.seeedstudio.com
seeed_emea@seeed.cc

Verantwortliche Person für die EU

arduino-projekte.info
Drachhausener Str. 51
DE 03044 Cottbus
https://arduino-projekte.info
info@arduino-projekte.info

Sicherheitshinweise

Vermeiden Sie Kontakt mit Wasser oder anderen Flüssigkeiten, um Kurzschlüsse und Schäden zu verhindern.
Schließen Sie die Stromversorgung erst an, wenn alle Verbindungen korrekt hergestellt sind.
Achten Sie auf die richtige Spannung und verwenden Sie nur geeignete Netzteile.
Berühren Sie die Platine nicht während des Betriebs, um thermische Verbrennungen und elektrostatische Entladungen zu vermeiden.
Arbeiten Sie auf einer ESD-Matte oder tragen Sie ein Erdungsarmband, um Schäden durch elektrostatische Entladung zu verhindern.
Verwenden Sie den Mikrocontroller nur in vorgesehenen Gehäusen oder Umgebungen, um mechanische Schäden zu vermeiden.
Halten Sie das Board fern von entzündbaren Materialien und entlüften Sie bei intensiver Nutzung gut.
Entsorgen Sie das Gerät gemäß den lokalen Vorschriften für Elektroschrott.
Vermeiden Sie Eigenumbauten oder unsachgemäße Nutzung, da dies gefährlich sein und die Garantie erlöschen kann.
