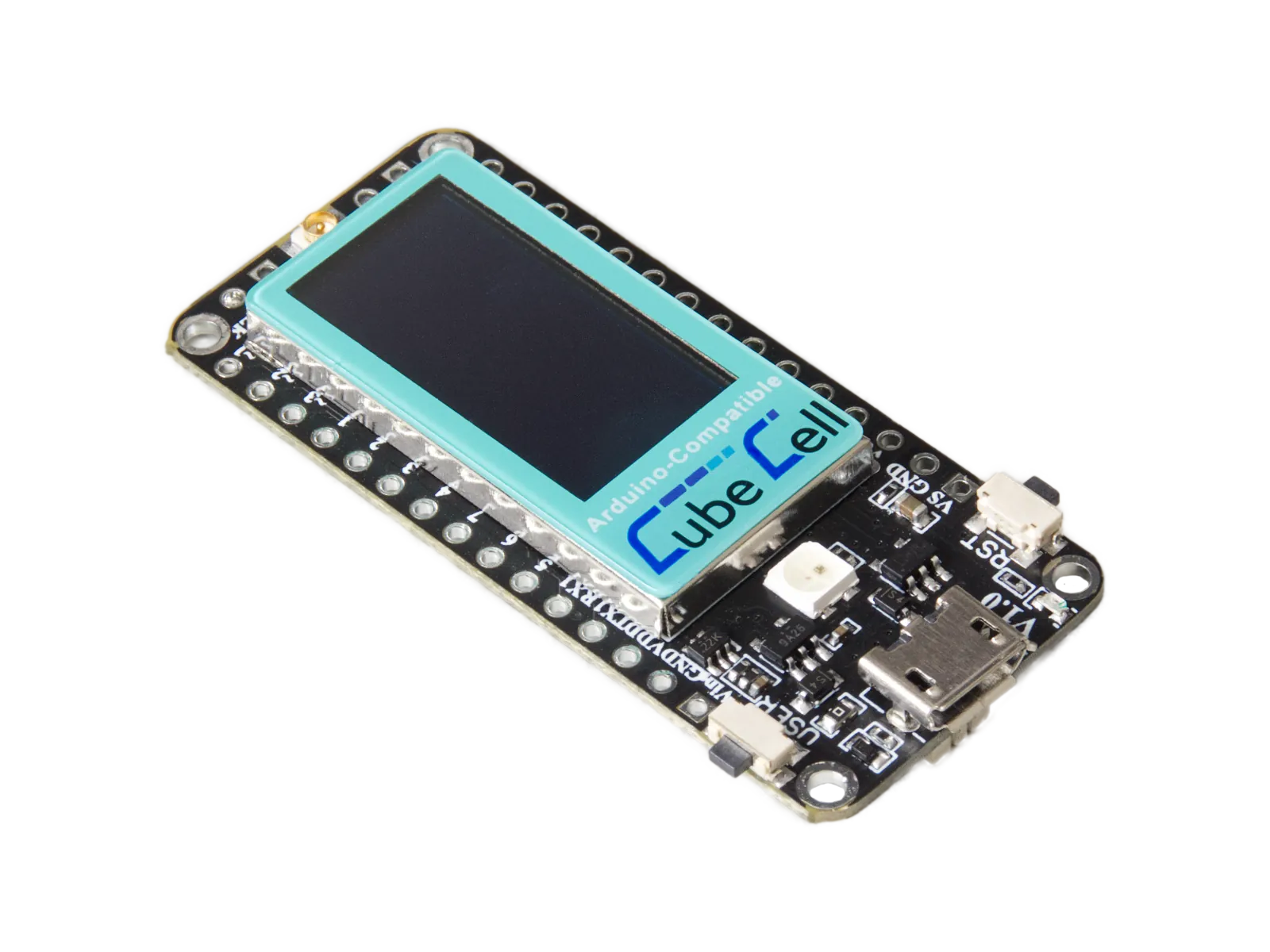

Heltec Cubecell ASR6502 Dev-Board Plus 868MHz LoRa Node HTCC-AB02
Artikelnummer: heltec_cubecell
zzgl. Versandkosten
- (DE) Kostenlose Lieferung ab 59€
- schnelle Lieferung
Heltec Cubecell ASR6502 Dev-Board Plus 868MHz LoRa Node HTCC-AB02
CubeCell (TM) ist eine neue Produktserie des Heltec-Teams, hauptsächlich für LoRa/LoRaWAN-Knotenanwendungen. Die CubeCell(TM)-Serie basiert auf ASR605x (ASR6501, ASR6502), diese Chips sind bereits in die MCU der PSoC® 4000-Serie (ARM® Cortex® M0+ Core) und SX1262 integriert. Sie haben viel Migration und Entwicklung durchgeführt, damit Arduino® perfekt unterstützt wird, das LoRaWAN-Protokoll stabil ausführen werden kann und Lithiumbatterien und Solarmodule problemlos anschlossen werden kann. HTCC-AB02 ist ein Dev-Board. Freundlich gestaltet für Entwickler, einfach zu verifizierende Kommunikationslösungen.
- Perfekt Arduino-kompatibel!
- CE- und FCC-Zertifizierung;
- Basierend auf ASR605x (ASR6501, ASR6502), sind diese Chips bereits in die MCU der PSoC® 4000-Serie (ARM® Cortex® M0+ Core) und SX1262 integriert;
- LoRa WAN 1.0.2-Unterstützung;
- Ultra-Low-Power-Design, 3,5 µA im Tiefschlaf;
- Onboard-Solarenergie-Managementsystem, kann direkt mit einem 5,5-7-V-Solarpanel verbunden werden;
- Onboard-SH1.25-2-Batterieschnittstelle, integriertes Lithium-Batteriemanagementsystem (Lade- und Entlademanagement, Überladeschutz, Batterieleistungserkennung, automatische Umschaltung zwischen USB und Batterieleistung);
- Micro-USB-Schnittstelle mit vollständigem ESD-Schutz, Kurzschlussschutz, HF-Abschirmung und anderen Schutzmaßnahmen;
- Integrierter CP2102 USB-zu-Seriell-Port-Chip, bequem zum Herunterladen von Programmen, Drucken von Debugging-Informationen;
- Integriertes 0,96-Zoll-OLED-Display mit 128 x 64 Punktmatrix, das zur Anzeige von Debugging-Informationen, Batterieleistung und anderen Informationen verwendet werden kann;
Technische Daten:
| Spezifikationen | Parameter |
|---|---|
| Master Chip | ASR6502 (48 MHz ARM® Cortex® M0+ MCU) |
| Wireless Communication | LoRa |
| LoRa Chip | SX1262 |
| LoRa WAN Area | HF – 868 MHz |
| LoRa Max Output Power | 22dB ± 1dB |
| Hardware Resource | 2x UART; 2x SPI; 2x I2C; 1x SWD; 3x 12-bit ADC input; 8-channel DMA engine; 16x GPIO |
| Flash | 128KB internal Flash |
| RAM | 16KB internal SRAM |
| Interface | Mirco USB; LoRa Antenna interface (IPEX); 15x 2.54 pin x 2+2 x 2.54 pin x3 |
| Max Size | 51.9 * 25 * 8 mm |
| USB to Serial Chip | CP2102 |
| Battery | 3.7V Lithium (SH1.25 x 2 socket) |
| Solar Engery | 5.5 – 7V solar panel |
| Battery Detection Circuit | ✓ |
| External Device Power Control (Vext) | ✓ |
| Low Power | Deep Slepp 3.5 µA |
| Display Size | 0.96-inch OLED |
| Working Temperatur | -40 – 80°C |
Elektrische Eigenschaften:
| Spezifikationen | Condition | Min. | Typica | Max. |
|---|---|---|---|---|
| Power Supply | USB powered (≥500mA) | 4.7V | 5V | 6V |
| Lithium powered (≥250mA) | 3.3V | 3.7V | 4.2V | |
| 3.3V (pin) powered (≥150mA) | 2.7V | 3.3V | 3.5V | |
| 5V (pin) powered (≥500mA) | 4.7V | 5V | 6V | |
| Power Consumption (mA) | LoRa RX Mode | 10mA | ||
| LoRa 10dB output | 70mA | |||
| LoRa 14dB output | 90mA | |||
| LoRa 17dB output | 100mA | |||
| LoRa 20dB output | 105mA | |||
| Sleep Mode (USB powered) | 9.6mA | |||
| Sleep Mode (VBAT/battery powered) | 11µA | |||
| Sleep Mode (3.3V header powered) | 3.5µA | |||
| Output | 3.3V pin output | 500mA | ||
| 5V pin output (USB powered onyl) | Equal to the input current | |||
| External device power control (Vext 3.3V) | 350mA |
Lieferumfang:
- 1x Heltec Cubecell ASR6502 Dev-Board Plus 868MHz LoRa Node HTCC-AB02
- 2x 15 Header Pin
- 1x Antenne
