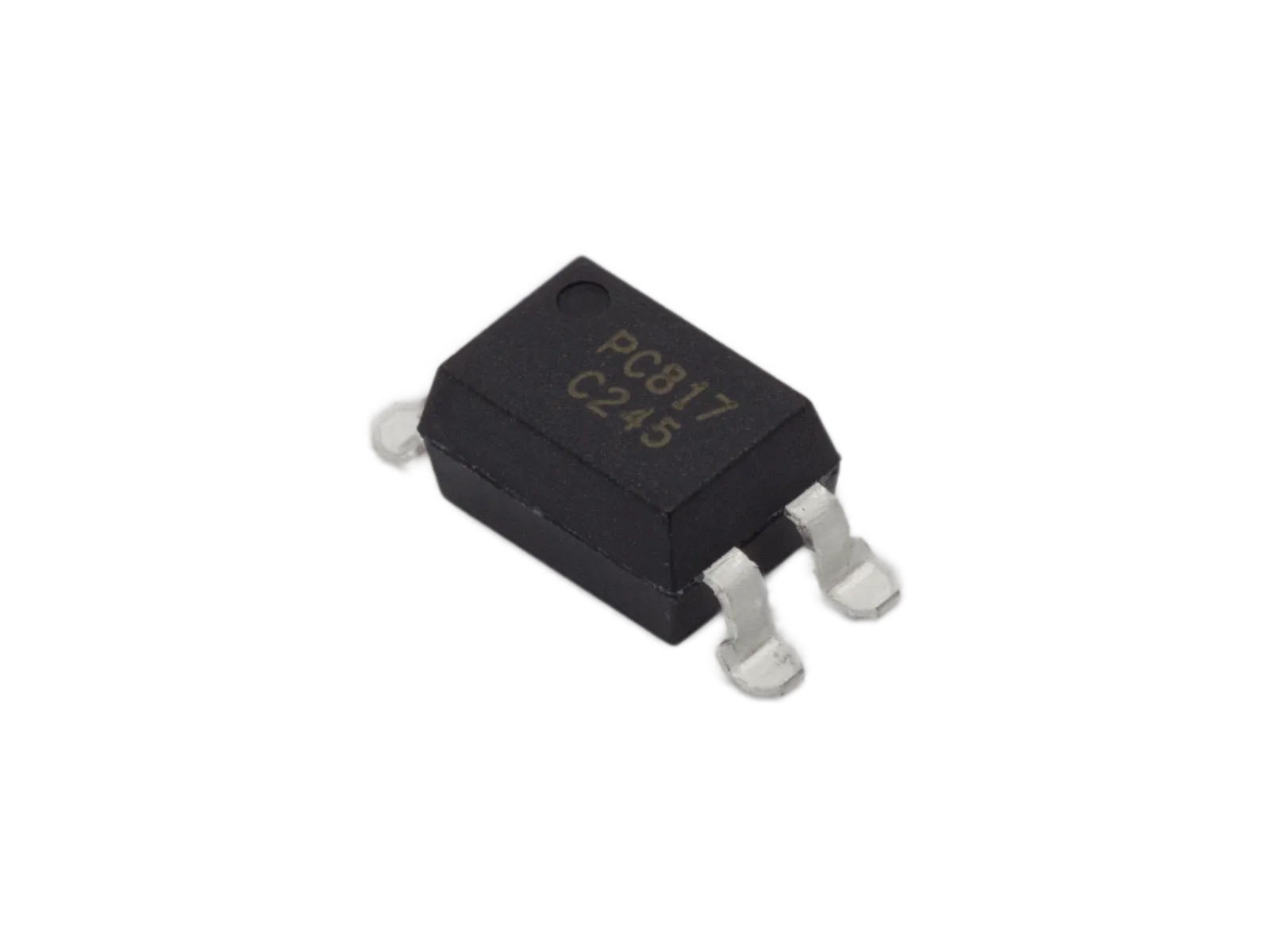

GOODWORK PC817C Optokoppler SMD

Optokoppler dienen zur galvanischen Trennung zweier Stromkreise. Er besteht üblicherweise aus einer Leuchtdiode (LED) oder Laserdiode (LD) als optischem Sender und einer Photodiode oder einem Fototransistor als optischem Empfänger. Das Sende- und das Empfängerbauelement sind untereinander optisch gekoppelt.

Datenblatt: GOODWORK PC817C (9.34Mb .pdf)

Technische Daten:

Hersteller GOODWORK
Gehäuse SMD-4P
Absolute Maximum Ratings
Parameter Symbol Rating Unit
Input Forward current IF 50 mA
Reverse voltage VR 6 V
Power dissipation PD 70 mW
Output Collector-emitter voltage VCEO 35 V
Emitter-collector voltage VECO 6 V
Collector current IC 50 mA
Collector power dissipation PC 150 mW
Total power dissipation Ptot 200 mW
Isolation voltage 1 minute Viso 5000 Vrms
Max Insulation Voltage VIOTM 6000 V
Rated Impulse Insulation Voltage VIORM 630 V
Operating temperature Topr -55 to +110 ℃
Storage temperature Tstg -55 to +125 ℃
Soldering temperature 10 seconds Tsol 260 ℃
Electro-optical Characteristics
Parameter Symbol Conditions Min. Typ. Max. Unit
Input Forward Current VF IF=20mA – 1.2 1.4 V
Reverse Voltage IR VR=5V – – 5 μA
Collector capacitance Ct V=0, f=1MHz – 30 250 pF
Output Collector to emitter Current ICEO VCE=70V, IF=0mA – – 150 nA
Collector and Emitter attenuation Voltage BVCEO IC=0.1mA, IF=0mA 70 – – V
Emitter and Collector attenuation Voltage BVECO IE=10μA, IF=0mA 6 – – V
Transfer characteristics Current conversion ratio CTR IF=5mA, VCE=5V 50 – 600 %
Collector and Emitter Saturation Voltage VCE(sat) IF=20mA, IC=1mA – 0.1 0.2 V
Insulation Impedance Riso DC500V 40~60%R.H. 5×1010 1×1011 – Ω
capacotance Cf V=0, f=1MHz – 0.6 1.0 pF
Transforming Frequency fC VCC=5V, IC=2mA, RL=100Ω, -3dB – 80 – kHz
Rise time tr VCE=2V, IC=2mA, RL=100Ω – 6 18 μs
Descend Time tf – 5 18 μs

Lieferumfang:

  • 1x GOODWORK PC817C Optokoppler SMD
