DFRobot A02YYUW Ultraschallentfernungsmesser Wasserdicht UART Version

Artikelnummer: a02yyuw_uart

Regulärer Preis 27,99 €
Verkaufspreis 27,99 € Regulärer Preis
Spare -27,99 € Ausverkauft
inkl. MwSt. Versand wird an der Kasse berechnet.

zzgl. Versandkosten


17 auf Lager


  • (DE) Kostenlose Lieferung ab 59€
  • schnelle Lieferung

DFRobot A02YYUW Ultraschallentfernungsmesser Wasserdicht UART Version

Der Ultraschall-Abstandssensor bestimmt die Entfernung zu einem Ziel, indem er die Zeitdauer zwischen dem Senden und Empfangen des Ultraschallimpulses misst.

Der A02YYUW ist ein wasserdichtes Ultraschallsensormodul mit einer effektiven Reichweite von 4,5 m. Es unterstützt einen weiten Spannungsbereich von 3,3 bis 5 V und ist mit 3,3-V- oder 5-V-Geräten wie Arduino, Raspberry Pi usw. kompatibel. Der durchschnittliche Strom von A02YYUW beträgt nur 8 mA, sodass es über den IO-Port der meisten Controller mit Strom versorgt werden kann. Der Ultraschallsensor verwendet eine geschlossene, getrennte Sonde, wasserdicht und staubdicht, die sich gut für raue und feuchte Messumgebungen eignet.


Technische Daten:

  • Betriebsspannung: 5 V
  • Durchschnittlicher Arbeitsstrom: <8mA
  • Standystrom: <5mA
  • Blindbereichsabstand: 0-3 cm
  • Ebene Objektreichweite: 3-450 cm
  • Ausgangsmodus: UART
  • Arbeitszyklus: gesteuert /100ms
  • Messgenauigkeit: +-(1+S*0,5%)/+-(1+S*0,3%) CM (S ist Messabstand)
  • Probe Center Frequency: 40K±1.0K Hz
  • Betriebstemperature: -15~60℃
  • Lagertemperature: -25~80℃
  • Wasserdicht: IP67

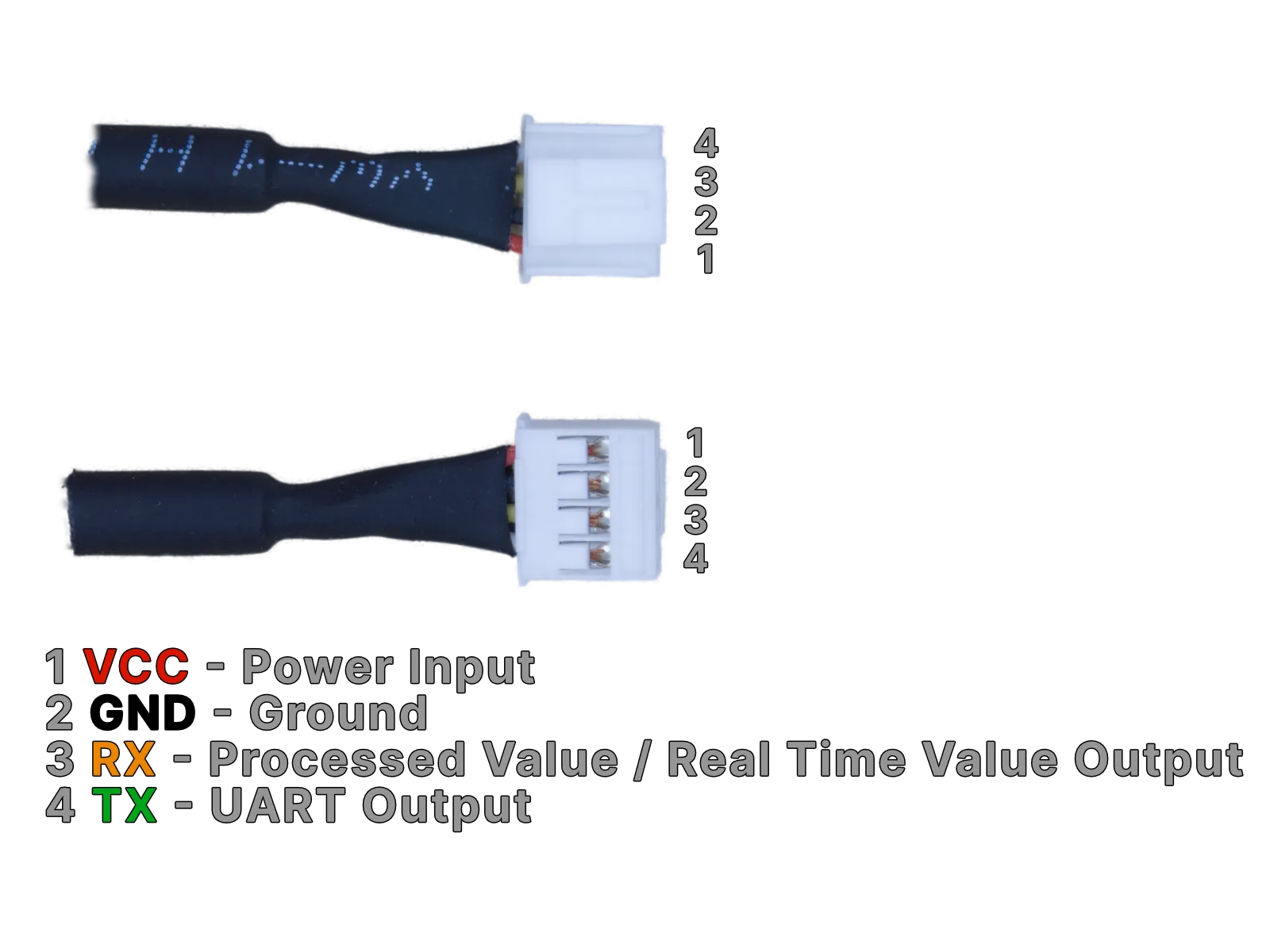

  • Stecker-Type: PH2.0-4P

Absolute Maximum Ratings

Output Communication

When "RX" floats or input High level, the module outputs processed value, the data is more steady, response time: 100-300ms; when input Low level, the module outputs real-time value, response time: 100ms.

UART data bit stop bit parity band rate
TTL level 8 1 none 9600 bps
UART Output Form
Frame Data Description Byte
Header 0xFF 1 byte
DATA_H Distance Data High 8-bits 1 byte
DATA_L Distance Data Low 8-bits 1 byte
SUM Checksum 1 byte
UART Output
Header DATA_H DATA_L SUM
0xFF 0x07 0xA1 0xA7

Note: checksum only reserves the low 8-bits of the accumulated value.

SUM=(Header+Data_H+Data_L)&0x00FF
=(0XFF + 0X07 + 0XA1)&0x00FF
=0XA7;

Distance= Data_H*256+ Data_L=0X07A1;

Equal to 1953 when converted into decimal;

Represent the current measured distance is 1953mm.

Lieferumfang:

  • 1x DFRobot A02YYUW Ultraschallentfernungsmesser Wasserdicht UART Version
