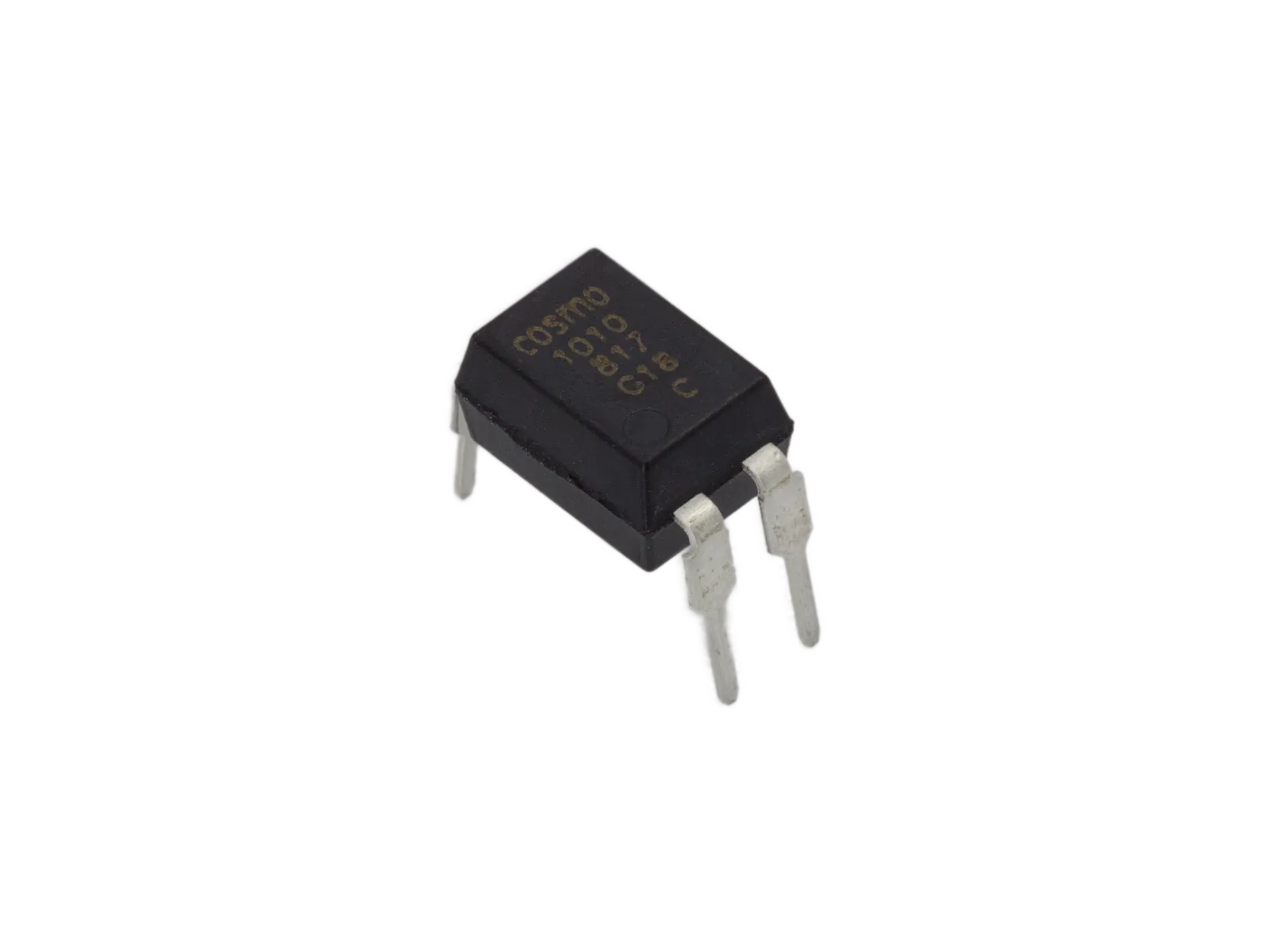

Cosmo Electronics K10101C (PC817C) Optokoppler

Optokoppler dienen zur galvanischen Trennung zweier Stromkreise. Er besteht üblicherweise aus einer Leuchtdiode (LED) oder Laserdiode (LD) als optischem Sender und einer Photodiode oder einem Fototransistor als optischem Empfänger. Das Sende- und das Empfängerbauelement sind untereinander optisch gekoppelt.

Datenblatt: Cosmo Electronics K10101C(PC817C) (75kb .pdf)

Technische Daten:

Hersteller Cosmo Electronics
Gehäuse DIP-4
Absolute Maximum Ratings
Parameter Symbol Rating Unit
Input Forward current IF 50 mA
Peak forward current IFM 1 A
Reverse voltage VR 6 V
Power dissipation PD 70 mW
Output Collector-emitter voltage VCEO 80 V
Emitter-collector voltage VECO 6 V
Collector current IC 50 mA
Collector power dissipation PC 150 mW
Total power dissipation Ptot 200 mW
Isolation voltage 1 minute Viso 5000 Vrms
Operating temperature Topr -55 to +115 ℃
Storage temperature Tstg -55 to +125 ℃
Soldering temperature 10 seconds Tsol 260 ℃
Electro-optical Characteristics
Parameter Symbol Conditions Min. Typ. Max. Unit
Input Forward voltage VF IF=20mA – 1.2 1.4 V
Peak forward voltage VFM IFM=0.5A – – 3.0 V
Reverse current IR VR=4V – – 10 μA
Terminal capacitance Ct V=0, f=1KHz – 30 – pF
Output Collector dark current ICEO VCE=20V, IF=0 – – 0.1 μA
Transfer characteristics Current transfer ratio CTR IF=5mA, VCE=5V 50 – 600 %
IF=1mA, VCE=5V 15 – –
Collector-emitter saturation VCE(sat) IF=20mA, IC=1mA – 0.1 0.2 V
Isolation resistance Riso DC500V 5×1010 1011 – Ω
Floating capacitance Cf V=0, f=1MHz – 0.6 1.0 pF
Cut-off frequency fC VCC=5V, IC=2mA, RL=100Ω – 80 – kHz
Response time (Rise) tr VCE=2V, IC=2mA, RL=100Ω – 4 18 μs
Response time (Fall) tf – 3 18 μs
