AMS1117-5.0 Slkor(SLKORMICRO Elec.) LDO Spannungsregler 5.0 Volt

Artikelnummer: ams1117-5.0

0,59 €
0,59 €
Spare -0,59 € Ausverkauft
inkl. MwSt. Versand wird an der Kasse berechnet.

zzgl. Versandkosten

151 auf Lager
  • (DE) Kostenlose Lieferung ab 59€
  • schnelle Lieferung

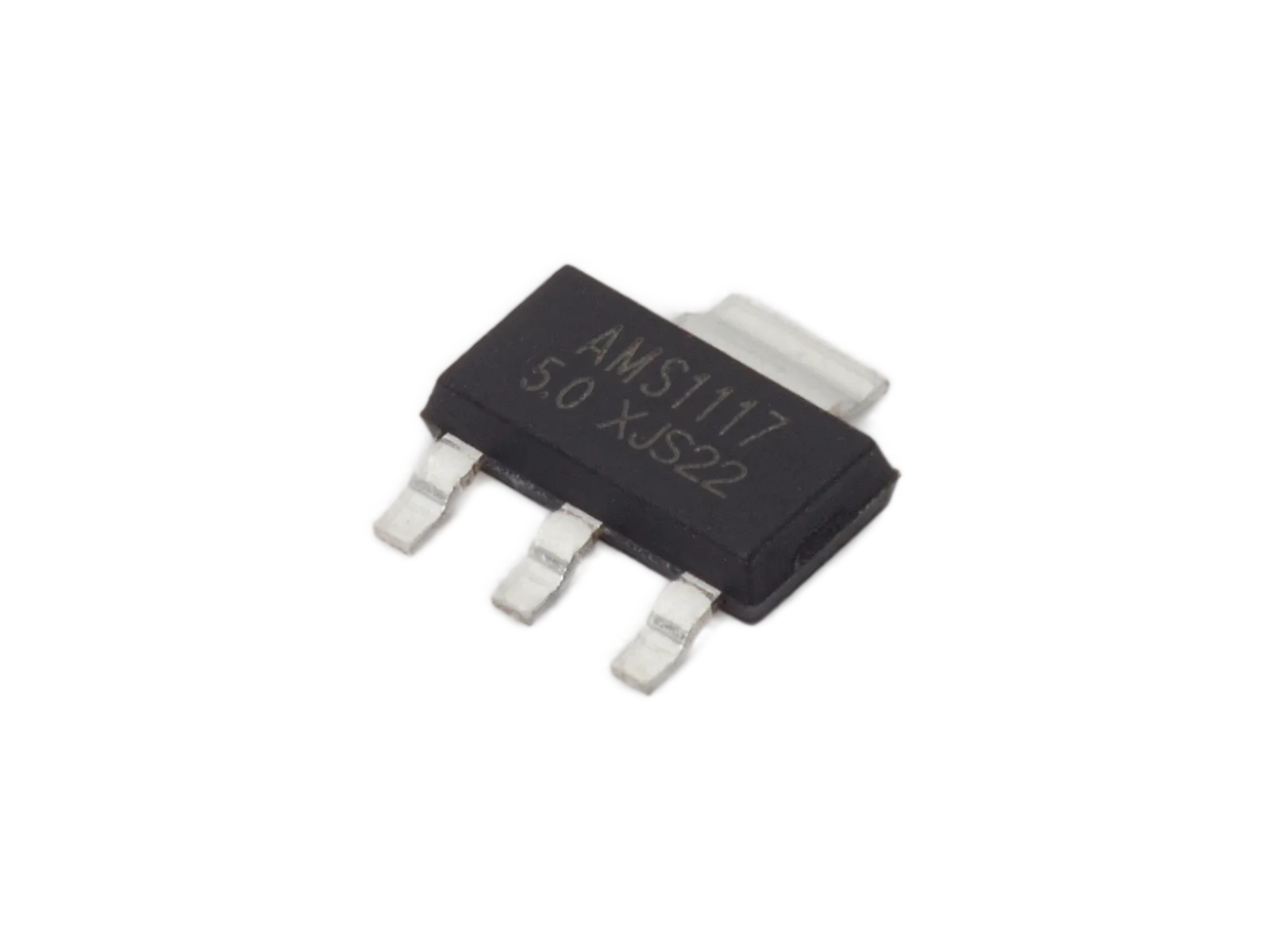

AMS1117-5.0 Slkor(SLKORMICRO Elec.) LDO Spannungsregler 5.0 Volt

Datenblatt: Slkor(SLKORMICRO Elec.) AMS1117-5.0 (1Mb .pdf)

Technische Daten:

Hersteller Slkor(SLKORMICRO Elec.)
Gehäuse SOT-223
Absolute Maximum Ratings
Parameter Symbol Max Unit
Input Voltage VIN 18 V
DC Output Current IOUT PD/(VIN-VOUT) mA
Operating Junction Temperature Range TJ -40 to 125 ℃
Thermal Resistance (SOT-223) θ JA 150 ℃/W
Maximum Power Dissipation (SOT-223) PD 600 mW
Electrical Characteristics
Parameter Conditions Min. Typ. Max. Unit
Reference voltage VIN=Vout+2V,10mA≤IOUT≤0.8A AMS1117-ADJ 1.225(- 2%) 1.250 1.275(+2%) V
Output voltage 10mA≤IOUT≤0.8A, VIN=Vout+2V 4.90 5.0 5.10 V
Line regulation (VOUT+ 1.5V)≤VIN≤12V, IOUT= 10mA – 0.15 0.30 %
Load regulation (VIN-VOUT) = 2V, 10mA≤ IOUT≤0.8A – 0.20 0.50 %
Dropout voltage VREF= 1%,IOUT=0.8A – 1.30 1.40 V
Current limit (VIN-VOUT)=2V 0.8 – – A
Adjust pin current AMS1117-ADJ 1.5V≤ (VIN-VOUT)≤7V, 10mA≤IOUT≤0.8A – 50 120 uA
Minimum load current 1.5V≤(VIN-VOUT)≤12V – 3 10 mA
Quiescent current VIN= VOUT+1.25V – 3 10 mA
Ripple rejection f = 120Hz, Cout= 22uF Tantalum , (VIN-VOUT) = 3V, Iout=0.8A 60 70 – dB
Thermal regulation TA= 25℃, 30ms pulse – 0.008 0.04 %/W
Temperature stability – – 0.5 – %
Long-term stability TA= 125℃, 1000hrs. – 0.3 1.0 %
RMS output noise (%of VOUT) TA= 25℃, 10Hz≤ f ≤10kHz – 0.003 – %
Thermal resistance, junction to case SOT-223 – 15 – ℃ / W
Thermal shutdown Junction temperature – 150 – ℃
Thermal shutdown hysteresis – – 10 – ℃
